Cường độ dòng điện

I



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.



Đơn vị tính: Ampe (A)

Advertisement

Các công thức liên quan


I=qt



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh hay yếu của dòng điện. Nó được xác định bằng thương số giữa điện lượng q dịch chuyển qua tiết diện thẳng của vật dẫn và khoảng thời gian t đó.



Chú thích:

I: cường độ dòng điện trung bình trong khoảng thời gian t (A)

q: điện lượng dịch chuyển qua tiết diện thẳng của vật dẫn (C)

t: thời gian (s)

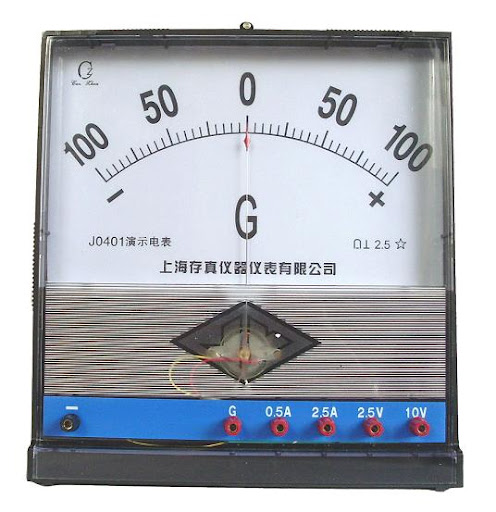

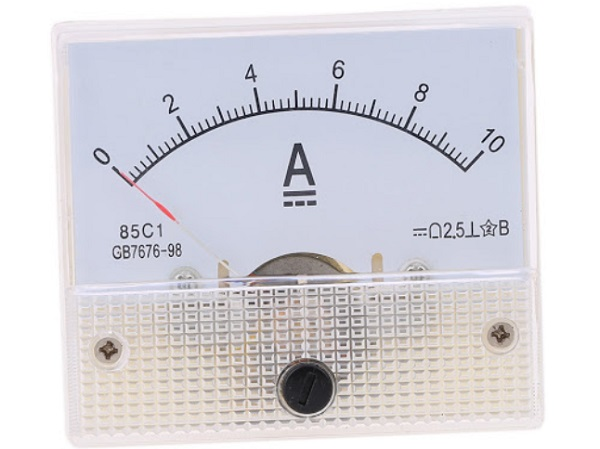

Cách mắc Ampere kế (dùng để đo cường độ dòng điện trong mạch): mắc nối tiếp sao cho chốt dương nối với cực dương, chốt âm nối với cực âm.



hinh-anh-cuong-do-dong-dien-95-0


Xem thêm

I=qt



Khái niệm: Dòng điện không đổi (dòng điện một chiều) là dòng điện có chiều và cường độ không thay đổi theo thời gian.

Viết tắt: 1C hay DC.



Chú thích:

I: cường độ dòng điện (A)

q: điện lượng chuyển qua tiết diện thẳng của vật dẫn (C)

t: thời gian (s)



Ứng dụng:

Khi cúp điện chúng ta thường dùng đèn pin dạng sạc hoặc đèn pin sử dụng pin tiểu để chiếu sáng. Đây cũng chính là nguồn sử dụng pin 1 chiều phổ biến nhất.

hinh-anh-dong-dien-khong-doi-96-0



Điện thoại di động chúng ta thường dùng hàng ngày cũng chính là một thiết bị dùng điện một chiều bởi vì nó được cắm sạc trực tiếp từ nguồn điện xoay chiều. Đầu cắm sạc chính là đầu chuyển nguồn AC (xoay chiều) thành DC (một chiều) trước khi vào điện thoại.

hinh-anh-dong-dien-khong-doi-96-1



Một ứng dụng đang được sử dụng rộng rãi và càng ngày càng nhân rộng chính là tấm Pin thu năng lượng mặt trời để biến thành điện năng sử dụng. Quá trình nãy cũng cần phải có thiết bị biến tần để biến điện năng một chiều thành điện xoay chiều 220VAC để sử dụng.

hinh-anh-dong-dien-khong-doi-96-2

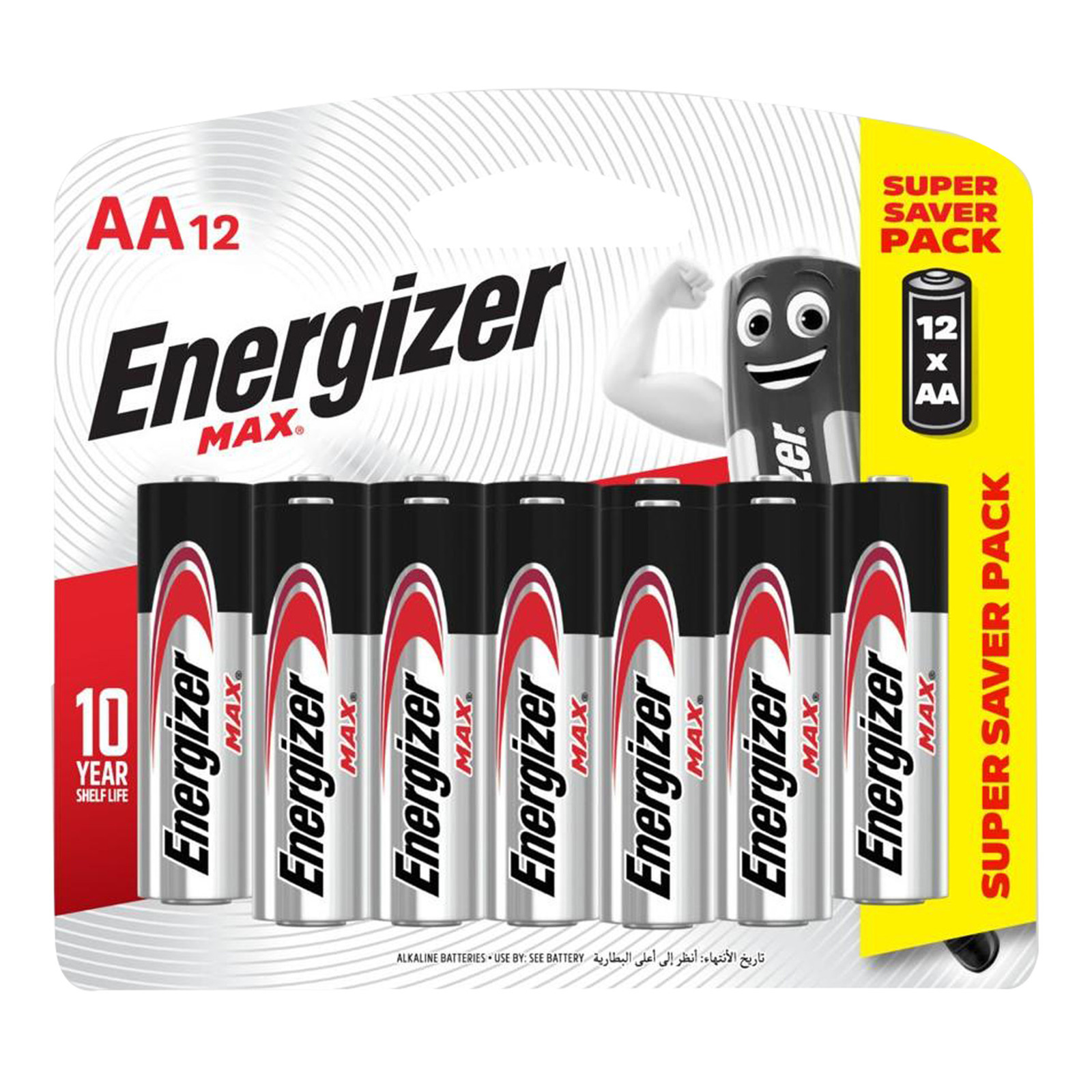

Ngoài ra acquy và pin cũng là những nguồn điện cho ra dòng điện một chiều.

hinh-anh-dong-dien-khong-doi-96-3

hinh-anh-dong-dien-khong-doi-96-4


Xem thêm

A=Uq=UIt



Phát biểu: Lượng điện năng mà một đoạn mạch tiêu thụ khi có dòng điện chạy qua để chuyển hóa thành các dạng năng lượng khác được đo bằng công của lực điện thực hiện khi dịch chuyển có hướng các điện tích.



Chú thích:

A: điện năng tiêu thụ của đoạn mạch (J)

U: hiệu điện thế (V)

q: độ lớn của điện tích (C)

I: cường độ dòng điện (A)

t: thời gian (s)



Vận dụng: Điện năng tiêu thụ thông thường được đo bằng đồng hồ điện, hay còn gọi là công tơ điện.

Đơn vị đo: 1 kWh = 3600000 Ws = 3600000 J

hinh-anh-dien-nang-tieu-thu-cua-doan-mach-98-0


Xem thêm

P=At=UI



Phát biểu: Công suất điện của một đoạn mạch là công suất tiêu thụ điện năng của đoạn mạch đó và có trị số bằng điện năng mà đoạn mạch tiêu thụ trong một đơn vị thời gian, hoặc bằng tích của hiệu điện thế giữa hai đầu đoạn mạch và cường độ dòng điện chạy qua đoạn mạch đó.



Chú thích:

P: công suất điện của đoạn mạch (W)

A: điện năng tiêu thụ (J)

t: thời gian (s)

U: hiệu điện thế giữa hai đầu đoạn mạch (V)

I: cường độ dòng điện (A)

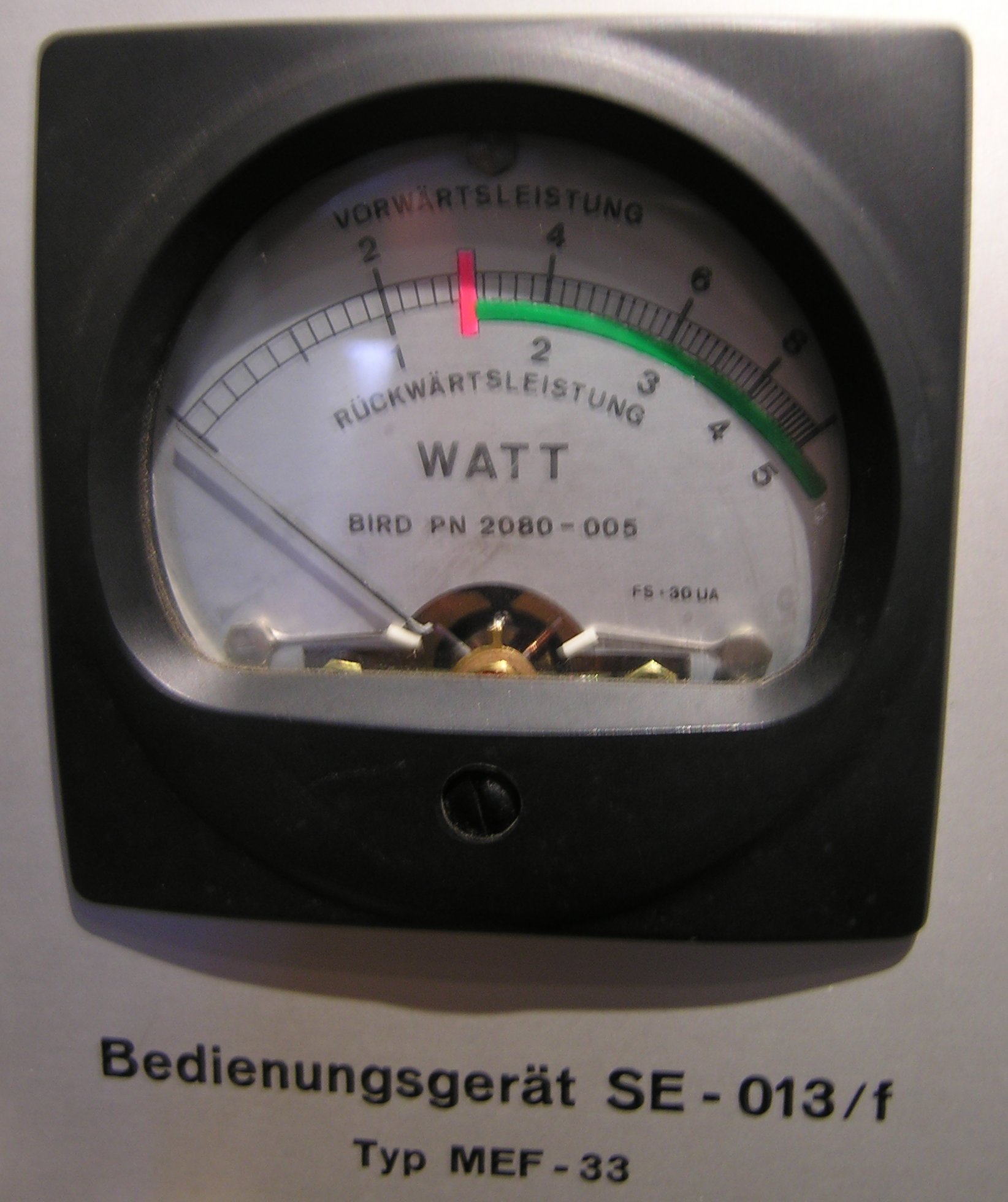

Dụng cụ dùng để đo công suất thường dùng là Watt kế.



hinh-anh-cong-suat-dien-99-0


Xem thêm

Q=RI2t



Phát biểu: Nhiệt lượng tỏa ra ở một vật dẫn tỉ lệ thuận với điện trở của vật dẫn, với bình phương cường độ dòng điện và với thời gian dòng điện chạy qua vật dẫn đó.



Chú thích:

Q: nhiệt lượng tỏa ra ở đoạn mạch (J)

R: điện trở của đoạn mạch (Ω)

I: cường độ dòng điện (A)

t: thời gian (s)



Trong đó điện trở R được tính bằng công thức: R=ρlS.

R: điện trở (Ω)

ρ: điện trở suất (Ωm)

l: chiều dài vật dẫn (m)

S: tiết diện ngang của vật dẫn (m2)



hinh-anh-dinh-luat-joule-lenz-100-0

Heinrich Lenz (1804 - 1865)



hinh-anh-dinh-luat-joule-lenz-100-1

James Prescott Joule (1818 - 1889)


Xem thêm

P=Qt=RI2



Phát biểu: Công suất tỏa nhiệt P ở vật dẫn khi có dòng điện chạy qua đặc trưng cho tốc độ tỏa nhiệt của vật dẫn đó và được xác định bằng nhiệt lượng tỏa ra ở vật dẫn trong một đơn vị thời gian.



Chú thích:

P: công suất tỏa nhiệt (W)

Q: nhiệt lượng tỏa ra của dây dẫn (J)

t: thời gian (s)

R: điện trở của vật dẫn (Ω)

I: cường độ dòng điện (A)


Xem thêm

Ang=Eq=EIt



Phát biểu: Công của nguồn điện bằng điện năng tiêu thụ trong toàn mạch.



Chú thích:

Ang: công của nguồn điện (J)

E: suất điện động của nguồn điện (V)

q: điện lượng (C)

I: cường độ dòng điện (A)

t: thời gian (s)


Xem thêm

Png=Angt=EI



Phát biểu: Công suất Png của nguồn điện đặc trưng cho tốc độ thực hiện công của nguồn điện đó và được xác định bằng công của nguồn điện thực hiện trong một đơn vị thời gian. Công suất này cũng chính bằng công suất tiêu thụ điện năng của toàn mạch.



Chú thích:

Png: công suất của nguồn điện (W)

Ang: công của nguồn điện (J)

t: thời gian (s)

E: suất điện động của nguồn (V)

I: cường độ dòng điện (A)


Xem thêm

E=I(RN+r)=IRN+Ir



Phát biểu: Suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong.



Chú thích:

E: suất điện động của nguồn điện (V)

I: cường độ dòng điện (A)

RN: điện trở tương đương của mạch ngoài (Ω)

r: điện trở trong của nguồn điện (Ω)


Xem thêm

I=ERN+r

Phát biểu định luật Ohm đối với toàn mạch: Cường độ dòng điện chạy trong mạch điện kín tỉ lệ thuận với suất điện động của nguồn điện và tỉ lệ nghịch với điện trở toàn phần của mạch đó.

Chú thích:

I: cường độ dòng điện trong mạch kín (A)

E: suất điện động của nguồn điện (V)

RN: điện trở tương đương của mạch ngoài (Ω)

r: điện trở trong của nguồn điện (Ω)



Cường độ dòng điện đạt giá trị lớn nhất khi điện trở mạch ngoài không đáng kể (RN=0), lúc này Im=Er. Khi đó ta nói rằng, nguồn điện bị đoản mạch.

Tích của cường độ dòng điện chạy qua một đoạn mạch và điện trở của nó được gọi là "độ giảm điện thế" trên đoạn mạch đó. Kết quả các thí nghiệm cho thấy, suất điện động của nguồn điện có giá trị bằng tổng các độ giảm điện thế ở mạch ngoài và mạch trong:

E=I.(RN+r)=IRN+Ir

Định luật Ohm đối với toàn mạch hoàn toàn phù hợp với định luật bảo toàn và chuyển hóa năng lượng.


Xem thêm

I=Er



Phát biểu: Hiện tượng đoản mạch xảy ra khi nối hai cực của một nguồn điện chỉ bằng dây dẫn có điện trở rất nhỏ (tức RN0). Khi đoản mạch, dòng điện chạy qua mạch có cường độ lớn và có hại.



Chú thích:

I: cường độ dòng điện (A)

E: suất điện động của nguồn điện (V)

r: điện trở trong của nguồn điện (Ω)



Hiện tượng đoản mạch:

Trong đời sống, hiện tượng đoản mạch ở mạch điện thông thường có thể dẫn đến đứt cầu chì, gây cháy nổ và làm hư hỏng các thiết bị điện. Thậm chí, gây nguy hiểm đến con người nếu ở gần, có thể gây bỏng hoặc thiệt hại đến tính mạng (do cường độ dòng điện trong mạch tăng lên quá lớn nên tỏa ra nhiệt lượng rất cao).



Biện pháp phòng trách hiện tượng đoản mạch (ngắn mạch):

- Khi không sử dụng thiết bị điện cần tắt hoàn toàn, an toàn hơn thì hãy rút phích cắm khỏi nguồn điện.

- Sử dụng dây dẫn điện có tiết diện phù hợp với dòng điện. Lắp cầu chì ở mỗi công tắc để ngắt mạch ngay khi cường độ dòng điện qua cầu chì quá lớn.

- Hạn chế các tác nhân ảnh hưởng đến nguồn điện trong gia đình như va đập cơ học, nhiệt độ môi trường cao. Lắp đặt công tắc điện ở vị trí thông thoáng, trách các khu vực ẩm ướt hoặc nhiệt độ cao như nhà vệ sinh hoặc khu vực bếp nấu nướng.






Xem thêm

UN=I.RN=E-I.r



Chú thích:

UN: hiệu điện thế của mạch ngoài (V)

I: cường độ dòng điện (A)

RN: điện trở tương đương của mạch ngoài (Ω)

r: điện trở trong của nguồn (Ω)

E: suất điện động của nguồn (V)


Xem thêm

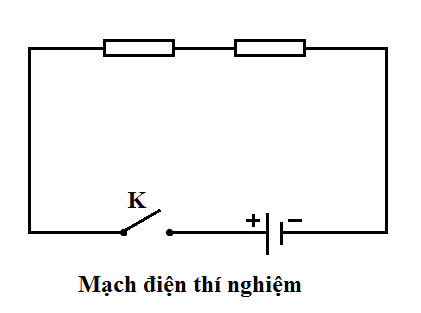

Rtđ=R1+R2+...Rn

I=I1=I2=...=In

U=U1+U2+...+Un



Chú thích:

R: điện trở (Ω)

I: cường độ dòng điện (A)

U: hiệu điện thế (V)



hinh-anh-mach-dien-mac-noi-tiep-cac-dien-tro-112-0


Xem thêm

1Rtđ=1R1+1R2+...+1Rn

I=I1+I2+...+In

U=U1=U2=...=Un



Chú thích:

R: điện trở (Ω)

I: cường độ dòng điện (A)

U: hiệu điện thế (V)



hinh-anh-mach-dien-mac-song-song-cac-dien-tro-113-0


Xem thêm

m=1F.AnIt

Hiện tượng điện phân

a/Định nghĩa hiện tượng điện phân:

Hiện tượng điện phân là hiện tượng xuất hiện các phản ứng phụ  ở các điện cực khi cho dòng điện một chiều qua bình điện phân.

b/Công thức Faraday về chất điện phân

m=AItFn

Chú thích:

m: khối lượng của chất được giải phóng ra ở điện cực khi điện phân (g)

F=96500 C/mol: số Faraday

A: khối lượng mol nguyên tử của nguyên tố (kg)

n: hóa trị của nguyên tố

I: cường độ dòng điện trong dung dịch điện phân (A)

t: thời gian điện phân (s)



c/Ứng dụng:

Hiện tượng điện phân có nhiều ứng dụng trong thực tế sản xuất và đời sống như luyện kim, tinh luyện đồng, điều chế clo, xút, mạ điện, đúc điện,...

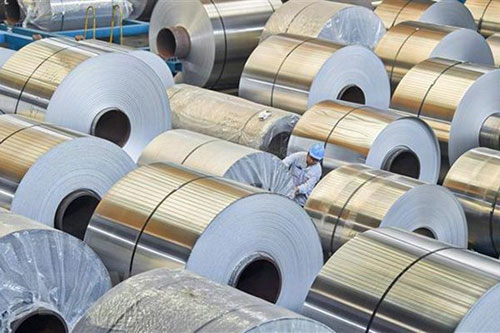

1. Luyện nhôm

Bể điện phân có cực dương là quặng nhôm nóng chảy, cực âm bằng than, chất điện phân là muối nhôm nóng chảy, dòng điện vào khoảng 10000A.

hinh-anh-cong-thuc-faraday-116-0



2. Mạ điện

Bể điện phân có cực dương là một tấm kim loại để mạ, cực âm là vật cần mạ, chất điện phân thường là dung dịch muối kim loại để mạ. Dòng điện được chọn một cách thích hợp để đảm bảo chất lượng của lớp mạ.

hinh-anh-cong-thuc-faraday-116-1



Michael Faraday (1791 - 1867)

hinh-anh-cong-thuc-faraday-116-2


Xem thêm

B=FIl



Phát biểu: Tại mỗi điểm trong không gian có từ trường xác định một vector cảm ứng từ B:

- Có hướng trùng với hướng của từ trường.

- Có độ lớn bằng FIl, với F là độ lớn của lực từ tác dụng lên phần tử dòng điện có độ dài l, cường độ I, đặt vuông góc với hướng của từ trường tại điểm đó.



Chú thích:

B: cảm ứng từ (T)

F: lực từ (N)

I: cường độ dòng điện (A)

l: độ dài của phần tử dòng điện (m)



Quy tắc bàn tay trái:

Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay, chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện thì ngón tay cái choãi ra 900 chỉ chiều của lực điện từ F.

hinh-anh-cam-ung-tu-119-0


Xem thêm

F=BIlsinα



Phát biểu: Lực từ F tác dụng lên phần tử dòng điện Il đặt trong từ trường đều, tại đó cảm ứng từ là B.

- Có điểm đặt tại trung điểm của l (M1M2).

- Có phương vuông góc với l và B.

- Có chiều tuân theo quy tắc bàn tay trái.



Chú thích:

F: lực từ tác dụng (N)

B: cảm ứng từ (T)

I: cường độ dòng điện (A)

l: độ dài của phần tử dòng điện (m)

Trong đó α là góc tạo bởi B và l.



hinh-anh-luc-tu-121-0




Xem thêm

B=2.10-7Ir

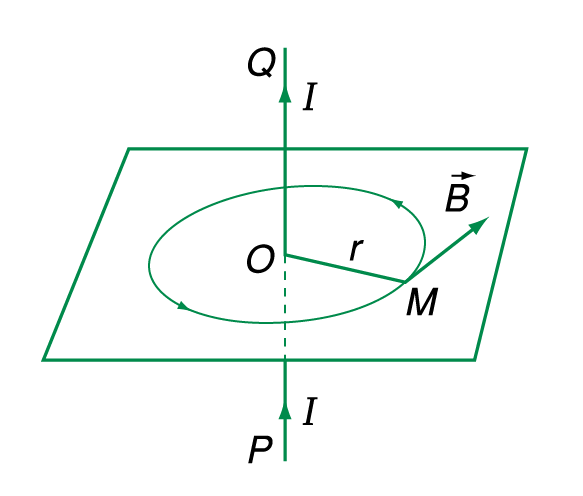

Phát biểu: Đường sức từ đi qua M là đường tròn nằm trong mặt phẳng đi qua M vuông góc với dây dẫn, có tâm O nằm trên dây dẫn. Vector cảm ứng từ B tiếp xúc với đường tròn đó tại M, dẫn đến B vuông góc với mặt phẳng tạo bởi M và dây dẫn.



Chú thích:

B: cảm ứng từ (T)

I: cường độ dòng điện (A)

r: khoảng cách từ một điểm đến dây dẫn (m)



hinh-anh-tu-truong-cua-dong-dien-chay-trong-day-dan-thang-dai-124-0

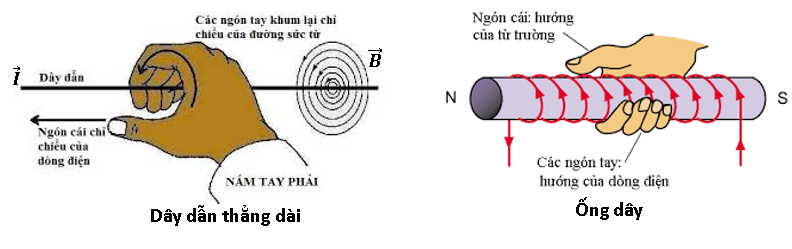

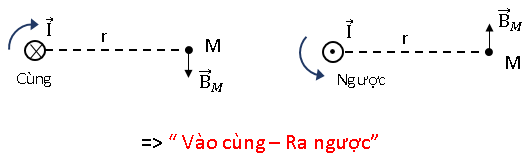

Quy tắc bàn tay phải:

B có chiều được hướng theo quy tắc nắm tay phải.

- Nắm bàn tay phải rồi đặt sao cho bốn ngón tay hướng theo đường sức từ trong lòng ống dây thì ngón cái choãi ra chỉ chiều của chiều dòng điện chạy qua các vòng dây.



hinh-anh-tu-truong-cua-dong-dien-chay-trong-day-dan-thang-dai-124-1




Xem thêm

B=2π.10-7NIR

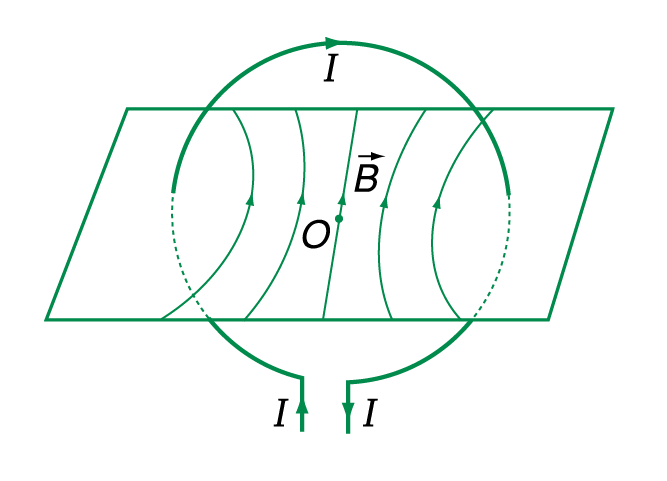

Phát biểu: Các đường sức từ của dòng điện tròn là những đường cong có chiều đi vào mặt Nam, đi ra mặt Bắc của dòng điện tròn ấy. Trong số dó, có đường sức từ đi qua tâm O là đường thẳng vô hạn ở hai đầu. Cảm ứng từ B tại tâm O có phương vuông góc với mặt phẳng chứa dòng điện và có chiều đi vào mặt Nam, đi ra mặt Bắc của dòng điện tròn đó.



Chú thích:

B: cảm ứng từ (T)

N: số vòng dây sít nhau tạo nên khung dây tròn (vòng)

I: cường độ dòng điện (A)

R: bán kính của khung dây tròn (m)



hinh-anh-tu-truong-cua-dong-dien-chay-trong-day-dan-uon-thanh-vong-tron-125-0


Xem thêm

B=4π.10-7NlI



Phát biểu: Khi cho dòng điện cường độ I đi vào dây dẫn, trong ống dây xuất hiện các đường sức từ là những đường thẳng song song và cách đều nhau. Nói cách khác, từ trường trong lòng ống dây là từ trường đều.



Chú thích:

B: cảm ứng từ (T)

N: tổng số vòng dây

l: độ dài hình trụ (m)

I: cường độ dòng điện (A)

Chú ý rằng Nl=n là tổng số vòng dây quấn trên một đơn vị dài của lõi.



Vậy có thể viết lại công thức như sau:

B=4π.10-7nI



hinh-anh-tu-truong-cua-dong-dien-chay-trong-ong-day-dan-hinh-tru-128-0


Xem thêm

Φ=L.i

I.Từ thông riêng của mạch

a/Định nghĩa rừ thông riêng

Giả sử có dòng điện với cường độ i chạy trong một mạch kín (C). Dòng điện i gây ra một từ trường, từ trường này gây ra một từ thông Φ qua (C) được gọi là từ thông riêng của mạch.

Từ thông này tỉ lệ với cảm ứng từ do i gây ra, nghĩa là tỉ lệ với i.

b/Biểu thức: ϕ=L.i

Chú thích:

Φ: từ thông riêng của mạch (Wb)

L: hệ số tự cảm của mạch kín (H - Henry), phụ thuộc vào cấu tạo và kích thước của mạch kín (C)

i: cường độ dòng điện (A)




Xem thêm

W=12LI2=2π.10-7.N2lS.I2



Khái niệm: Năng lượng từ trường của ống dây tự cảm là năng lượng đã được tích lũy trong ống dây tự cảm khi có dòng điện chạy qua.



Chú thích:

W: năng lượng từ trường (J)

L: độ tự cảm (H)

I: cường độ dòng điện (A)



hinh-anh-nang-luong-tu-truong-cua-ong-day-tu-cam-147-0

Một số loại cuộn cảm thường gặp.


Xem thêm

Pin quang điện :nguồn điện chạy bằng năng lượng ánh sáng

H=UIIsáng.S



Khái niệm: Pin quang điện (còn gọi là pin Mặt Trời) là một nguồn điện chạy bằng năng lượng ánh sáng. Nó biến đổi trực tiếp quang năng thành điện năng.

Pin hoạt động dựa vào hiện tượng quang điện trong xảy ra bên cạnh một lớp chặn (lớp chuyển tiếp).

Hiệu suất của các pin quang điện chỉ vào khoảng trên dưới 10%.



Cấu tạo: Tấm bán dẫn , bên trên có phủ một lớp mỏng bán dẫn loại . Mặt trên cùng là lớp kim loại mỏng trong suốt với ánh sáng và dưới cùng là một đế kim loại.

hinh-anh-pin-quang-dien-va-hieu-suat-pin-quang-dien-vat-ly-12-185-0



Ứng dụng: trong các máy đo ánh sáng, vệ tinh nhân tạo, máy tính bỏ túi,... Ngày nay người ta đã chế tạo thành công oto và máy bay chạy bằng pin quang điện.



hinh-anh-pin-quang-dien-va-hieu-suat-pin-quang-dien-vat-ly-12-185-1










Xem thêm

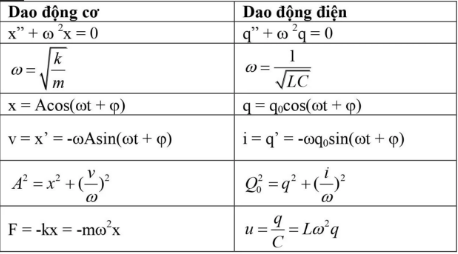

q=Q0cos(ωt+φ) , i=q'=I0cos(ωt+φ+π2)

với ω=1LC



Phát biểu: Điện tích q của một bản tụ điện và cường độ dòng i trong mạch dao động biến thiên điều hòa theo thời gian. Trong đó, i sớm pha π2 so với q.



Chú thích:

q: điện tích của một bản tụ điện (C)

Q0: điện tích cực đại của bản tụ điện (C)

ω: tần số góc của dao động (rad/s)

φ: pha ban đầu của dao động (rad)

i: cường độ dòng điện trong mạch (A)

I0=ω.Q0: cường độ dòng điện cực đại (A)



Chú ý:

- Khi t=0 nếu q đang tăng (tụ điện đang tích điện) thì φq<0; nếu q đang giảm (tụ điện đang phóng điện) thì φq>0.

- Khi t=0 nếu i đang tăng thì φi<0; nếu i đang giảm thì φi>0

Với φi=φq+π2


Xem thêm

U0=Q0C=I0ωC=ω.L.I0=I0.LC=U2



Chú thích:

U0: điện áp cực đại giữa hai bản tụ điện (V)

Q0: điện tích cực đại (C)

C: điện dung của tụ điện (F)

I0: cường độ dòng điện cực đại (A)

ω: tần số góc của dao động (rad/s)

L: độ tự cảm của ống dây (H)


Xem thêm

qQ02+iI02=1



Phát biểu: Dòng điện và điện tích trong mạch là hai đại lượng vuông pha nhau, trong đó i sớm pha π2 so với điện tích q.



Chú thích:

q: điện áp tức thời (C)

Q0: điện áp cực đại (C)

i: cường độ dòng điện tức thời (A)

I0: cường độ dòng điện cực đại (A)


Xem thêm

uU02+iI02=1



Phát biểu: Dòng điện và điện áp trong mạch là hai đại lượng vuông pha nhau, trong đó i sớm pha π2 so với u.



Chú thích:

u: điện áp tức thời (V)

U0: điện áp cực đại (V)

i: cường độ dòng điện tức thời (A)

I0: cường độ dòng điện cực đại (A)


Xem thêm

Q02=q2+iω2

i=±ωQ02-q2=±CLU02-u2



Chú thích:

i: cường độ dòng điện tức thời trong mạch (A)

q: điện tích tức thời của tụ điện (C)

Q0: điện tích cực đại của tụ điện (C)

ω: tần số góc của dao động (rad/s)


Xem thêm

WL=Li22=12C(U02-u2)

WLmax=LI022



Phát biểu: Dòng điện qua cuộn cảm thuần L sinh ra từ thông biến thiên, từ đó sinh ra từ trường. Do đó trong cuộn cảm thuần có năng lượng từ trường.



Chú thích:

WL, WLmax: năng lượng từ trường và năng lượng từ trường cực đại qua cuộn cảm (J)

i,I0: cường độ dòng điện tức thời và cường độ dòng điện cực đại qua cuộn cảm (C)

L: độ tự cảm của cuộn cảm (H)

u, U0: điện áp tức thời và điện áp cực đại của tụ điện (V)

C: điện dung của tụ điện (F)


Xem thêm

xq ; vi ;k1C;mLμcnR ; Fu



Sự tương quan giữa các đại lượng:



hinh-anh-su-tuong-quan-giua-dao-dong-dien-tu-va-dao-dong-co-vat-ly-12-240-0



Sự tương quan giữa các công thức:



hinh-anh-su-tuong-quan-giua-dao-dong-dien-tu-va-dao-dong-co-vat-ly-12-240-1


Xem thêm

H=NphcλUAKI

Với H là hiệu suất

     Np số photon

     I Cường độ dòng điện A

     λ Bước sóng của tia X m


Xem thêm

 Dòng điện đi từ điện thế cao sang thấp giữa 2 vật dẫn : I=VAmax-VBmaxR

Khi nối đất : I=VmaxR

Xét 2 quả cầu A , B có thể nhiễm điện bằng cách chiếu ánh sáng thích hợp

VAmax=hce1λ-1λ01

VBmax=hce1λ-1λ02

Khi điện thế 2 quả cầu cực đại người ta nối điện trở R ở giữa :

TH1 I=VAmax-VBmaxR=hce1λ01-1λ02 λ<λ01,λ<λ02 Dòng điện đi từ điện thế cao sang thấp

TH2  I=VAmaxR ; λ01>λ>λ02 dòng điện đi từ A sang B xem B như là nối đất

TH3 :I=VBmaxR:λ02>λ>λ01 dòng điện đi từ B sang A xem A như là nối đất


Xem thêm

Ibh=IH'=Ne đếntH'=HePε

Với Ibh là dòng điện khi tất cả e bức ra đều đến catot

      I là dòng điện đo được bằng Ampe kế (A)

     Ne đến là số electron đến được anot


Xem thêm

H'=Ne đếnNe bc ra=IIbh

Với H' Hiệu suất tạo dòng quang điện

      Ne đến số electron đến được anot

      Ne bc ra số electron bức ra khỏi kim loại

      Ibh dòng điện lúc bão hòa


Xem thêm

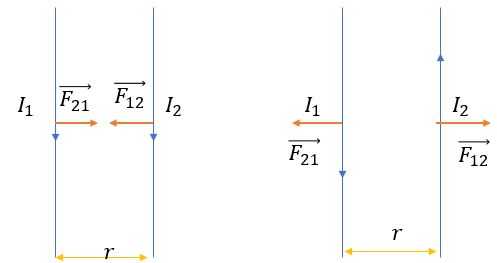

F12=F21=2.10-7.I1I2rl

hinh-anh-luc-tuong-tac-giua-hai-day-co-dong-dien-882-0

Hai dây dẫn cùng chiều dòng điện sẽ hút nhau , ngược chiều sẽ đẩy nhau


Xem thêm

M=N.BIS.sinα     α=n,B^

Định nghĩa :Moment ngẫu lực từ là đại lượng đặc trưng cho tác dụng làm quay khung dây có dòng điện đặc trong từ trường.

hinh-anh-momen-ngau-luc-tu-884-0

Công thức M=NBISsinα   ; α=n,B^


Xem thêm

RĐ=U2ĐPĐ , Ibt=PĐUĐ

1/Mạch chứa đèn :

Trên đèn thường ghi UĐ,PĐ với UĐ là hiệu điện thế cần đặt vào hai đầu đèn để đèn sáng bình thường hay còn gọi là hiệu điện thế định mức , PĐ là công suất của đèn khi đèn sáng bình thường hay còn gọi là công suất định mức.

hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-0

Các công thức :

RĐ=U2ĐPĐ ,  Ibt=PĐUĐ

Kí hiệu trên mạch:hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-1

2/Thiết bị điện và đo điện

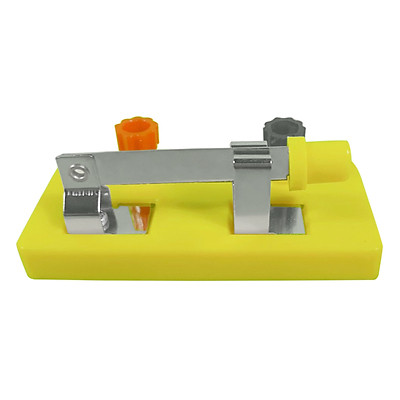

a/Khóa K: Có tác dụng đóng ngắt mạch điện.Khi K đóng dòng điện được phép chạy qua và khi K mở thì không cho dòng điện chạy qua

Kí hiệu :hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-2hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-3

b/Tụ điện C : Có tác dụng tích điện và không cho dòng điện một chiều đi qua.

Kí hiệuhinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-4hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-5

c/Ampe kế : Dùng để đo cường độ dòng điện thường có điện trở rất nhỏ và được mắc nối tiếp.

Kí hiệuhinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-6hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-7

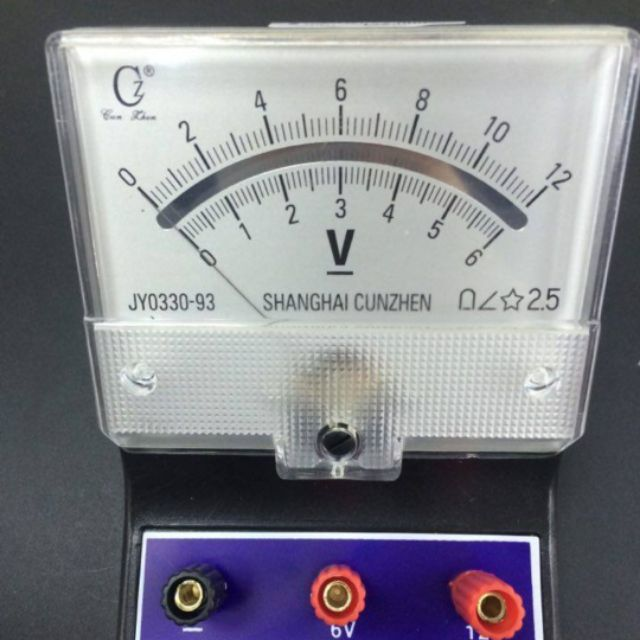

d/Vôn kế: Dùng để đo hiệu điện thế thường có điện trở rất lớn và được mắc song song.

Kí hiệu : hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-8hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-9

e/Điện kế G : Dùng để xác định chiều dòng điện trong đoạn mạch.Mắc nối tiếp với mạch

Kí hiệu :hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-10hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-11

f/Oát kế :Dùng để đo công suất trong mạch.Mắc nối tiếp với mạch

Kí hiệu :hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-12hinh-anh-mach-dien-chua-den-va-thiet-bi-dien-886-13


Xem thêm

UMN=VM-VN=UAN-UAM

Xét mạch không chứa nguồn

TH1 : Khi giữa MN không có điện trở, cùng một nhánh.

hinh-anh-hieu-dien-the-giua-hai-diem-tren-mach-887-0

VMVN do điện trở của dây rất nhỏ có thể bỏ qua UMN=ρlS.I

TH2: Khi giữa MN có điện trở , cùng một nhánh

hinh-anh-hieu-dien-the-giua-hai-diem-tren-mach-887-1

UMN=UR=I.R=VM-VN

TH3: Khi giữa MN nằm trên mỗi nhánh

hinh-anh-hieu-dien-the-giua-hai-diem-tren-mach-887-2

UMN=VM-VN=UAN-UAM=IAN.RAN-IAM.RAM

Với ví dụ trên hình:

UMN=VM-VN=I2.R2-I1.R1I2=UABR1+R3 ; I1=UABR2+R4

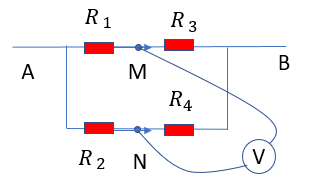

Khi bài toán hỏi cách mắc V kế : ta mắc cực dương với điểm có điện thế lớn hơn, cực âm nối với cực còn lại

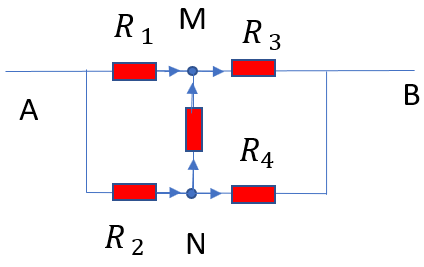

TH4: MN nối hai nhánh bằng điện trở

hinh-anh-hieu-dien-the-giua-hai-diem-tren-mach-887-3

Chọn chiều dòng điện trên MN

Theo định luật nút mạch tại M, N

Ti M :I5+I1=I3Tại N:  I5+I4=2UAM-UANR5+UAMR1=UAB-UAMR3UAM-UANR5+UAB-UANR4=UANR2

Giải hệ tìm UAN ,UAM


Xem thêm

I1+I2=I3+I4

Định luật nút mạch:

Tổng cường độ dòng điện có chiều vào nút bằng với tổng cường độ dòng điện của các dòng điện có chiều ra khỏi nút.

hinh-anh-dinh-luat-nut-mach-888-0

Iin=IoutI1+I2=I3+I4


Xem thêm

I=S.i=S.n.ev

Với

I A là cường độ dòng điện.

S m2 là tiết điện ngang của dây.

i A/m2 là mật độ dòng điện.

n hat/m3 là mật độ hạt mang điện.

v m/s2 là tốc độ trung bình của chuyển động có hướng của các hạt mang điện.


Xem thêm

UAB=(R+r)I±EIAB=UAB+E-EPR+r

hinh-anh-dinh-luat-ohm-cho-doan-mach-910-0

IAB dòng điện trên đoạn AB

UAB hiệu điện thế giữa hai đầu AB

Ta chọn chiều dòng điện A đến B

Nếu dòng điện đi vào cực dương thì ta lấy -E và ngược lại ta lấy +E.

Khi tính toán: I>0 thì dòng điện đúng chiều ban đầu chọn và ngược lại I<0 thì ngược chiều so với chiều đã chọn.

Ứng dụng: Dùng để tính hiệu điện thế giữa hai điểm.


Xem thêm

I=ERp+r

DÒNG ĐIỆN TRONG CHẤT ĐIỆN PHÂN

1/Định nghĩa chất điện phân

Chất điện phân là những dung dịch muối, axit ,bazo và các muối, bazo nóng chảy có tính chất cho dòng điện chạy qua.

Ví dụ: dung dịch HCL, Oxit nhôm nóng chảy.

2.Dòng điện trong chất điện phân

Khi các axit,bazo,muối hòa tan vào nước dễ phân li tạo thành các ion dương và các ion âm. Số lượng phân li [hụ thuộc nồng độ và nhiệt độ

Các ion chuyển động nhiệt hỗn loạn.Trong quá trình chuyển động các ion dương và ion âm có thể kết hợp lại tạo thành phần tử trung hòa.

KL: Dòng điện trong chất diên phân là sự chuyển dởi có hướng của các ion  dương cùng chiều điện trường và các ion âm ngược chiều điện trường.

HIỆN TƯỢNG XẢY RA Ở ĐIỆN CỰC

1.Bình điện phân: gồm hai điện cực làm bằng kim loại hay than chì được nhúng vào chất điện phân.

Kí hiệu:hinh-anh-dong-dien-qua-chat-dien-phan-914-0

2.Hiện tượng duơng cực tan:

Hiện tượng dương cực tan là hiện tượng cực dương anot bi ăn mòn, cực âm có kim loại bám vào khi cho dòng điện một chiều chạy qua bình điện phân có ion kim loại trong dung dịch diện phân mà anot củng làm bằng chính kim loại ấy.

Ví dụ : Điện phân dung dịch CuSO4 điện cực làm bằng đồng.

hinh-anh-dong-dien-qua-chat-dien-phan-914-1

Tại Anot: Đồng trên điện cực nhường 2e và SO42- kéo  vào dung dịch: CuCu2++2e-

Tại Catot: các ion đồng di chuyển về phía catot nhận 2e trở thành đồng bám lên catot: Cu2++2e-Cu

Kết quả : Đồng trên điện cực anot giảm ,trên catot thì tăng.

3.Phản ứng phụ

Phản ứng phụ là phản ứng hóa học của các nguyên tử trung hòa hình thành khi các ion đến các điện cực nhường , nhận eclectron có thể tác dụng với các điện cực , dung môi.

Ví dụ: Điện phân dung dịch H2SO4 điện cực bằng than chì.

Tại Anot: Các ion H+ đến nhận 2e trở thành phân tử khí  2H++2e-H2

Tại Catot: Các ion SO42-,OH-do nước phân li di chuyển đến nhưng chỉ OH- nhường bớt e để tạo thành khí 4OH--4eO2+2H2O

Kết quả: Tạo ra khí H2,O2




Xem thêm

Dòng chuyển dời của ion dương và electron tự do

Phân loại: dẫn điện tự lực (hồ quang điện, tia lửa điện) và không tự lực

DÒNG ĐIỆN TRONG CHẤT KHI

1.Chất khí là môi trường không dẫn điện

Các phân tử khí không dẫn điện vì các phân tử khi đều ở trạng thái trung hòa điện, nên không tải điện ở điều kiện thường.

2.Dòng điện trong chất khí

Nhờ có các tác nhân các làm các phân tử khí bị ion hóa thành ion dương và electron tự do.Các hạt này đóng vai trò hạt tải điện

Dòng điện trong chất khí là dòng chuyển dởi có hướng của các ion dương cùng chiều điện trường và các eelctron tự do ngược chiều điện trường.

3.Qúa trình dẫn điện không tự lực

Qúa trình dẫn điện không tự lực là quá trình xuất hiện dòng điện khi ta tạo ra các hạt tải điện trong khối khí và dừng lại khi ngừng tạo hạt tải điện.

TIA LỬA ĐIỆN VÀ HỒ QUANG ĐIỆN

1.Qúa trình dẫn điện tự lực

a/Định nghĩa :Qúa trình dẫn điện tự lực là quá trình xuất hiện dòng điện trong chất khí có thể tự duy trì không cần tạo ra các hạt tải điện.

b/Điều kiện:

+ Dòng điện chạy qua làm tăng nhiệt độ , các phân tử khí bị ion hóa.

+ Cường độ điện trường trong không khí rất lớn làm phân tử khí bị ion hóa.

+Các điện cực bi nung nóng đỏ có thể phát ra electron.

+ Các ion dương có năng lượng lớn đập vào điện cực có thể phát ra

2.Tia lửa điện

a/Định nghĩa: Tia lửa điện là quá trình dẫn điện tự lực khi điện trường đủ mạnh làm ion hóa chất khí thành ion dương và electron.

b/Điều kiện: Tia lửa điện có thể hình thành ở điều kiện thường khi điện trường tới ngưỡng.Hiệu điện thế cần đặt khác nhau ở các vị trí khác nhau.

c/Ứng dụng: Bộ phận đánh lửa sét ,từ đám mây giông.

hinh-anh-dong-dien-trong-chat-khi-915-0

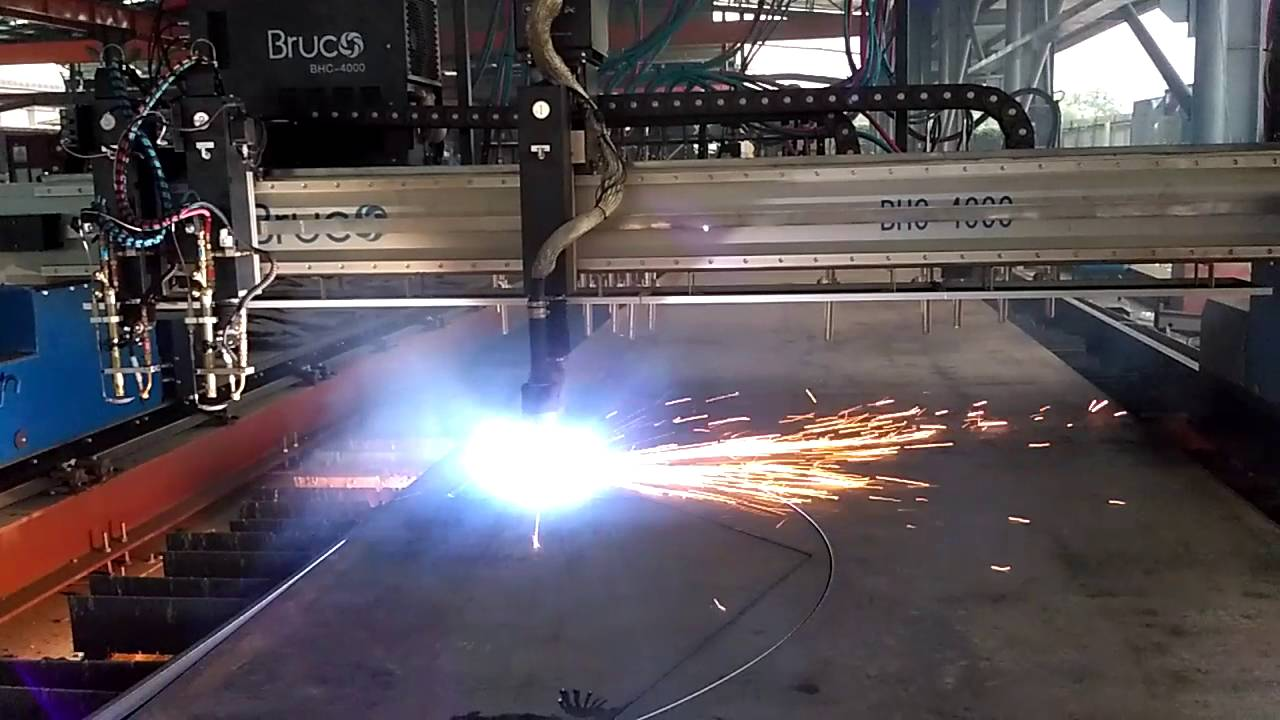

3.Hồ quang điện

a/Định nghĩa: Hồ quang điện là quá trình dẫn điện tự lực của chất khí ở áp suất thường hoặc áp suất thấp , đặt vào hai điện thế không lớn có kèm nhiệt và phát sáng.

b/Điều kiện:

+ Làm cho hai đầu nóng đỏ, cung cấp điện trường đủ mạnh

+ Có dạng vòng cung và phát sáng giữa hai điện cực xung quanh có nhiệt độ cao nên dẫn điện tốt.

c/Ứng dụng : Hàn , đun chảy vật liệu, làm đèn phát sáng.

hinh-anh-dong-dien-trong-chat-khi-915-1




Xem thêm

Advertisement

Biến số liên quan


I



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.



Đơn vị tính: Ampe (A)


Xem thêm

R



Khái niệm: Điện trở là khả năng cản trở dòng điện của một vật dẫn điện. Nếu một vật dẫn điện tốt thì điện trở nhỏ, vật dẫn điện kém thì điện trở lớn, vật cách điện thì điện trở là vô cùng lớn.



Đơn vị tính: Ohm (Ω).


Xem thêm

I



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.



Đơn vị tính: Ampe (A)


Xem thêm

E



Khái niệm: Suất điện động của nguồn điện là đại lượng đặc trưng cho khả năng thực hiện công của nguồn điện.



Đơn vị tính: Volt (V)


Xem thêm

I



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.



Đơn vị tính: Ampe (A)


Xem thêm

Advertisement

Các câu hỏi liên quan

có 69 câu hỏi trắc nghiệm và tự luận vật lý


Điện tích của một bản tụ điện và cường độ dòng điện qua cuộn cảm biến thiên điều hòa theo thời gian như thế nào?

Trong mạch dao động LC lí tưởng đang có dao động điện từ tự do, điện tích của một bản tụ điện và cường độ dòng điện qua cuộn cảm biến thiên điều hòa theo thời gian

Trắc nghiệm Dễ

Hệ thức độc lập theo thời gian trong dao động điện từ.

Mạch dao động lí tưởng gồm cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C đang thực hiện dao động điện từ tự do. Gọi U0 là điện áp cực đại giữa hai bản tụ; u và i là điện áp giữa hai bản tụ và cường độ dòng điện trong mạch tại thời điểm t. Hệ thức đúng là

Trắc nghiệm Trung bình

Khi mạch dao động LC thực hiện dao động điện từ thì quá trình nào sau đây diễn ra?

Khi mạch dao động LC thực hiện dao động điện từ thì quá trình nào sau đây diễn ra?

Trắc nghiệm Trung bình
Advertisement

Trong dao động điện từ và dao động cơ học, cặp đại lượng cơ - điện nào sau đây có vai trò không tương đương nhau ?

Trong dao động điện từ và dao động cơ học, cặp đại lượng cơ - điện nào sau đây có vai trò không tương đương nhau ?

Trắc nghiệm Trung bình

So sánh giữa dao động điều hòa và dao động điện từ.

Chọn câu trả lời đúng. Dao động điện từ và dao động cơ học

Trắc nghiệm Trung bình

Trong mạch dao động điện từ tự do LC. So với dòng điện trong mạch thì điện áp giữa hai bản tụ điện luôn?

Trong mạch dao động điện từ tự do LC, so với dòng điện trong mạch thì điện áp giữa hai bản tụ điện luôn

Trắc nghiệm Dễ
Xem tất cả câu hỏi liên quan Làm bài tập

Xác nhận nội dung

Hãy giúp Công Thức Vật Lý chọn lọc những nội dung tốt bạn nhé!


Các công thức liên quan


  Cường độ dòng điện.   Dòng điện không đổi   Điện năng tiêu thụ của đoạn mạch.   Công suất điện.   Định luật Joule - Lenz.   Công suất tỏa nhiệt của vật dẫn khi có dòng điện chạy qua.   Công của nguồn điện.   Công suất của nguồn điện.   Định luật Ohm đối với toàn mạch.   Cường độ dòng điện chạy trong mạch kín.   Hiện tượng đoản mạch.   Hiệu điện thế của mạch ngoài.   Mạch điện mắc nối tiếp các điện trở.   Mạch điện mắc song song các điện trở.   Công thức Faraday.   Cảm ứng từ.   Lực từ.   Từ trường của dòng điện chạy trong dây dẫn thẳng dài.   Từ trường của dòng điện chạy trong dây dẫn uốn thành vòng tròn.   Từ trường của dòng điện chạy trong ống dây dẫn hình trụ.   Từ thông riêng của mạch.   Năng lượng từ trường của ống dây tự cảm.   Pin quang điện và hiệu suất pin quang điện -vật lý 12   Phương trình q và i trong mạch LC - vật lý 12   Mối quan hệ giữa U và các đại lượng trọng mạch dao động LC - vật lý 12   Công thức độc lập với thời gian giữa cường độ dòng điện và điện tích - vật lý 12   Công thức độc lập với thời gian giữa cường độ dòng điện và điện áp - vật lý 12   Hệ thức độc lập của điện tích trong mạch dao động LC - vật lý 12   Năng lượng từ trường của tụ điện - vật lý 12   Sự tương quan giữa dao động điện từ và dao động cơ - vật lý 12   Hiệu suất phát tia X - vật lý 12   Dòng điện qua điện trở khi được nối giữa qua cầu mang điện và một vật dẫn khác - vật lý 12   Cường độ dòng điện bão hòa - vật lý 12   Hiệu suất tạo dòng quang điện - vật lý 12   Lực tương tác giữa hai dây có dòng điện   Momen ngẫu lực từ   Mạch điện chứa đèn và thiết bị điện.   Hiệu điện thế giữa hai điểm trên mạch   Đinh luật nút mạch   Cường độ dòng điện theo mật độ dòng   Định luật Ohm cho doạn mạch   Dòng điện qua chất điện phân   Dòng điện trong chất khí
Advertisement

Học IELTS Miễn Phí

Advertisement
Advertisement

Doanh thu từ quảng cáo giúp chúng mình duy trì nội dung chất lượng cho website

  Cách tắt chặn quảng cáo

Tôi không muốn hỗ trợ (Đóng) - :(

Bạn hãy tắt trình chặn quảng cáo
Loading…
