Các công thức, câu hỏi tự luận và câu hỏi trắc nghiệm về chủ đề CHƯƠNG II: Dòng điện không đổi.

Các công thức liên quan


R = ρlS (Ω)

Trong đó:

R: điện trở của dây dẫn (Ω).

ρ: điện trở suất của dây dẫn (Ω.m).

l: chiều dài của dây dẫn (m).

S: tiết diện của dây dẫn (m2).

Xem thêm Công thức tính điện trở của dây dẫn.

Px=U2RxRx+RN2

BIẾN TRỞ

Biến trở là các điện trở có thể thay đổi giá trị.

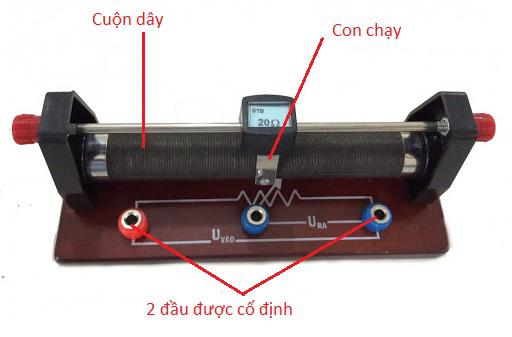

Các loại

hinh-anh-bien-tro-va-cong-suat-toa-nhiet-cua-bien-tro-927-0hinh-anh-bien-tro-va-cong-suat-toa-nhiet-cua-bien-tro-927-1

Kí hiệu

hinh-anh-bien-tro-va-cong-suat-toa-nhiet-cua-bien-tro-927-2

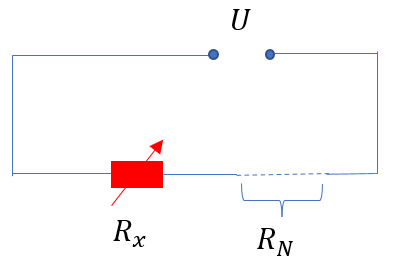

Công suất tỏa nhiệt của biến trở

RN là điện trở của đoạn mạch.

Điện trở của toàn mạch : Rtd=Rx+RN

hinh-anh-bien-tro-va-cong-suat-toa-nhiet-cua-bien-tro-927-3

Px=U2RxRx+RN2=U2Rx+RNRx2U24RNKhi Rx=RN , Px=U24RN

Xem thêm Biến trở và công suất tỏa nhiệt của biến trở

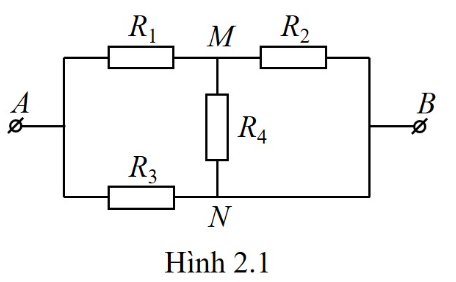

UMN = UMI + UIN = UMI - UNI

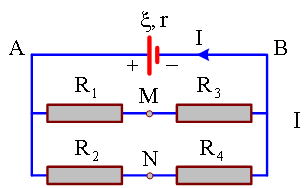

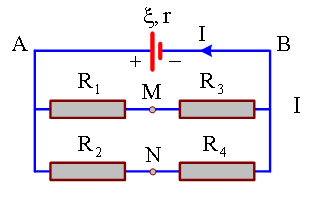

hinh-anh-cong-thuc-hieu-dien-the-giua-hai-diem-trong-mach-dien-951-0

Dùng vôn kế để đo hiệu điện thế giữa hai điểm M và N. Vì vôn kế có điện trở vô cùng lớn thì có thể xem vôn kế không ảnh hưởng đến mạch.

Khi đó: UMN = UMI + UIN = UMI - UNI

Lưu ý:

- Những điểm nối bằng dây dẫn không có điện trở thì có thể chập lại với nhau.

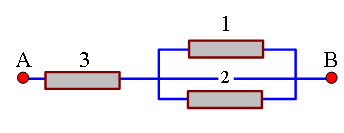

- Mạch nối tắt: khi linh kiện bị nối tắt => bỏ qua linh kiện và xem như dây dẫn.

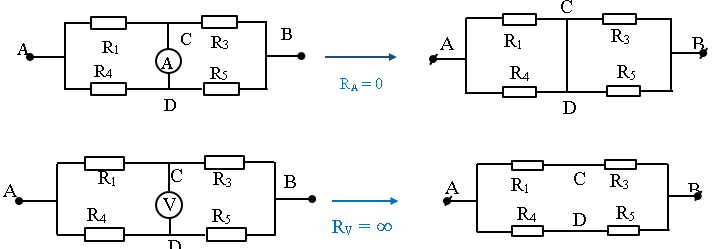

- Mạch có thêm dụng cụ đo:

hinh-anh-cong-thuc-hieu-dien-the-giua-hai-diem-trong-mach-dien-951-1

Xem thêm Công thức hiệu điện thế giữa hai điểm trong mạch điện.
Advertisement

Eb=mE

rb=mrn



Phát biểu: Bộ nguồn hỗn hợp đối xứng là bộ nguồn gồm n dãy ghép song song với nhau, mỗi dãy gồm m nguồn điện giống nhau ghép nối tiếp.



Chú thích:

Eb: suất điện động của bộ nguồn (V)

rb: điện trở trong của bộ nguồn (Ω)

E: suất điện động của mỗi nguồn điện thành phần (V)

r: điện trở trong của mỗi nguồn điện thành phần (Ω)

Với n là số dãy ghép song song và m là số nguồn điện giống nhau ghép nối tiếp trên mỗi dãy.

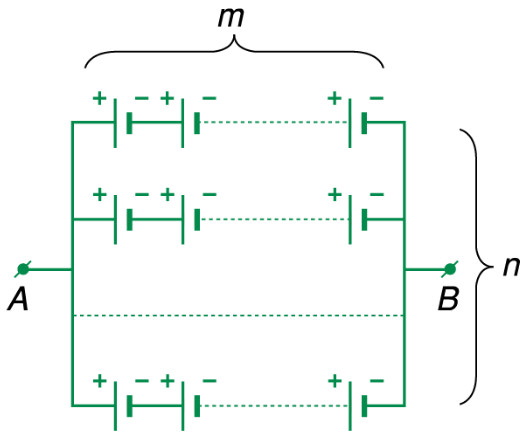

hinh-anh-ghep-cac-nguon-dien-thanh-bo-nguon-hon-hop-doi-xung-111-0



Ưu điểm và khuyết điểm của ghép các bộ nguồn thành hỗn hợp đối xứng:

Ghép hỗn hợp đối xứng lợi về nội trở lẫn suất điện động nhưng thiệt về chi phí.



hinh-anh-ghep-cac-nguon-dien-thanh-bo-nguon-hon-hop-doi-xung-111-1

Cách ghép hỗn hợp đối xứng trong thực tế.

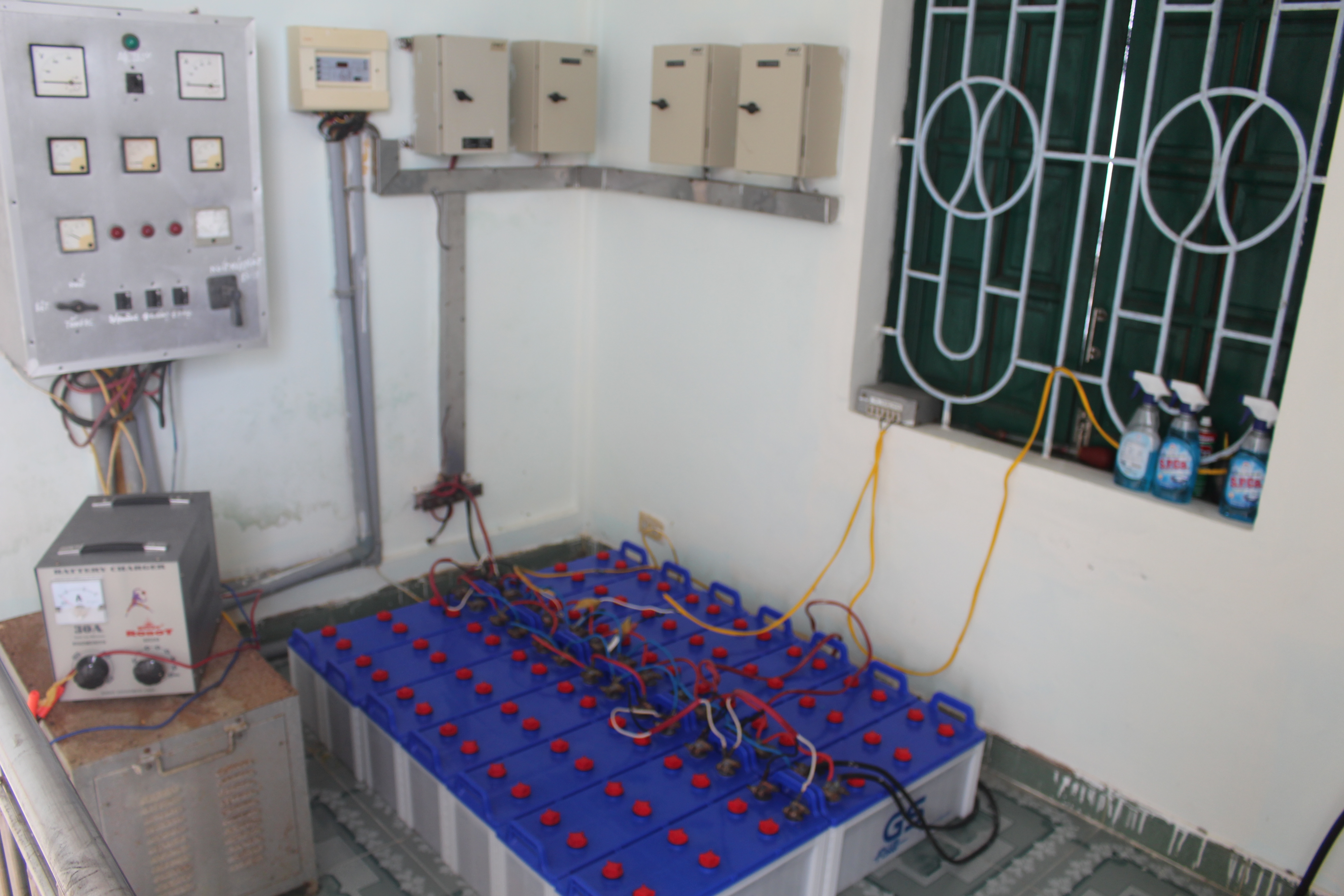

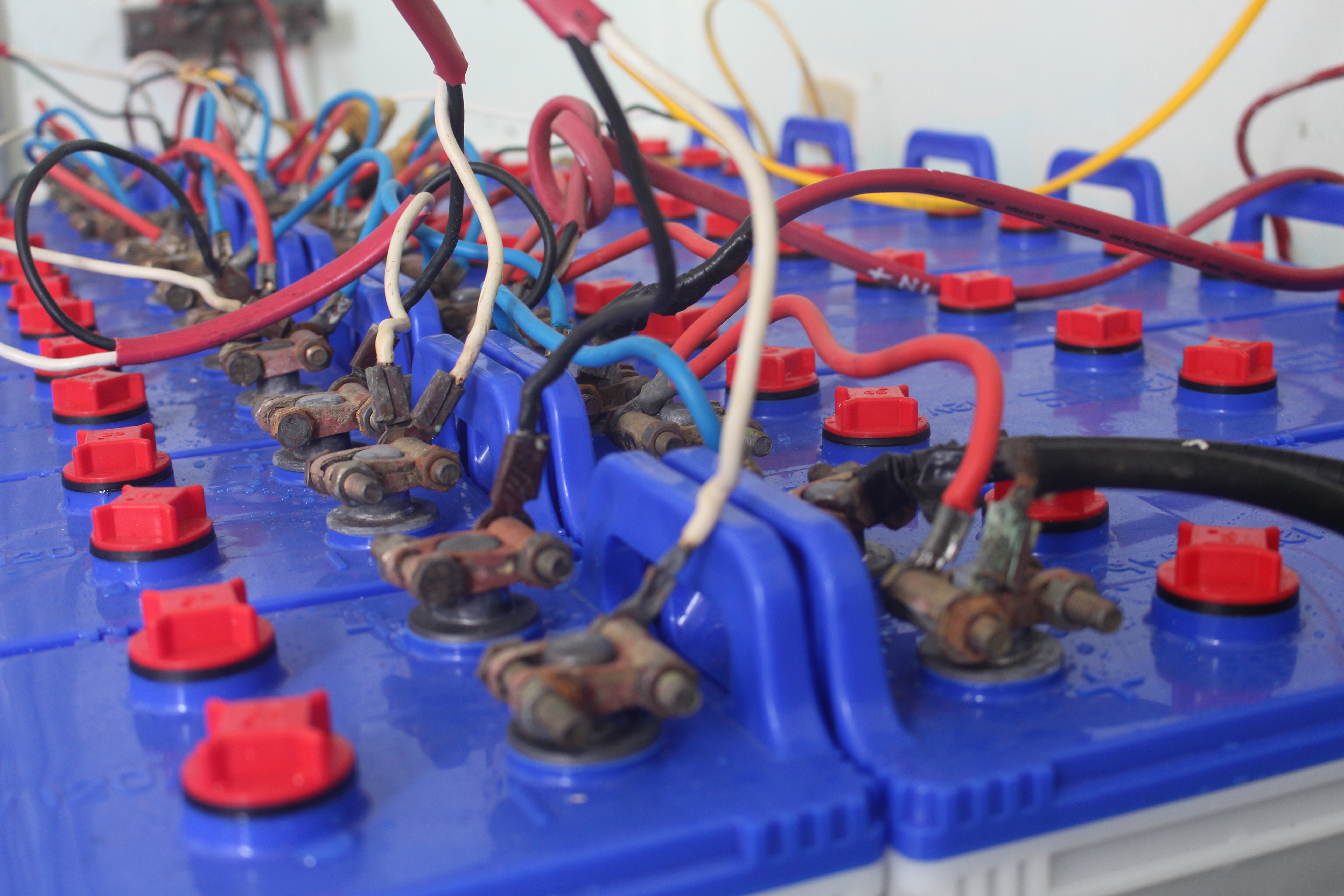

hinh-anh-ghep-cac-nguon-dien-thanh-bo-nguon-hon-hop-doi-xung-111-2

Cách ghép hỗn hợp đối xứng trong thực tế. Ảnh chụp tại hải đăng Nam Du.

Xem thêm Ghép các nguồn điện thành bộ nguồn hỗn hợp đối xứng.

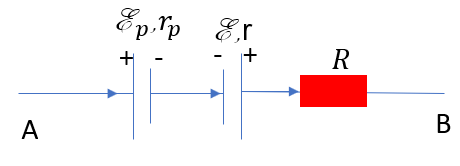

UAB=(R+r)I±EIAB=UAB+E-EPR+r

hinh-anh-dinh-luat-ohm-cho-doan-mach-910-0

IAB dòng điện trên đoạn AB

UAB hiệu điện thế giữa hai đầu AB

Ta chọn chiều dòng điện A đến B

Nếu dòng điện đi vào cực dương thì ta lấy -E và ngược lại ta lấy +E.

Khi tính toán: I>0 thì dòng điện đúng chiều ban đầu chọn và ngược lại I<0 thì ngược chiều so với chiều đã chọn.

Ứng dụng: Dùng để tính hiệu điện thế giữa hai điểm.

Xem thêm Định luật Ohm cho doạn mạch
Xem tất cả công thức liên quan
Advertisement

Các lý thuyết liên quan


a. Nguồn điện

- Nguồn điện là thiết bị để tạo ra và duy trì hiệu điện thế nhằm duy trì dòng điện trong mạch.

- Nguồn điện có hai cực: cực dương (+) và cực âm (-).

- Lực lạ bên trong nguồn điện:

hinh-anh-nguon-dien-luc-la-ben-trong-nguon-dien-82-0

Là những lực mà bản chất không phải là lực điện. Tác dụng của lực lạ là tách và chuyển electron hoặc ion dương ra khỏi mỗi cực, tạo thành cực âm (thừa nhiều electron) và cực dương (thiếu hoặc thừa ít electron) do đó duy trì được hiệu điện thế giữa hai cực của nó.

b. Suất điện động

- Suất điện động của nguồn điện đặc trưng cho khả năng thực hiện công của nguồn điện và được đo bằng công của lực lạ khi làm dịch chuyển một đơn vị điện tích dương ngược chiều điện trường bên trong nguồn điện: E = Aq.

- Để đo suất điện động của nguồn ta dùng vôn kế mắc vào hai cực của nguồn điện khi mạch ngoài để hở.

- Điện trở r của nguồn điện được gọi là điện trở trong của nó.




Xem thêm Nguồn điện, lực lạ bên trong nguồn điện.

a. Điện năng

Lượng điện năng mà một đoạn mạch tiêu thụ khi có dòng điện chạy qua để chuyển hóa thành các dạng năng lượng khác được đo bằng công của lực điện thực hiện khi dịch chuyển có hướng các điện tích.

b. Công suất điện

Công suất điện của một đoạn mạch là công suất tiêu thụ điện năng của đoạn mạch đó và có trị số bằng điện năng mà đoạn mạch tiêu thụ trong một đơn vị thời gian, hoặc bằng tích của hiệu điện thế giữa hai đầu đoạn mạch và cường độ dòng điện chạy qua đoạn mạch đó.

P = At = UI.

c. Định luật Joule Lenz

Nhiệt lượng tỏa ra trên một vật dẫn khi có dòng điện chạy qua tỉ lệ thuận với điện trở của vật dẫn, với bình phương cường độ dòng điện và với thời gian dòng điện chạy qua vật dẫn đó: Q = RI2t

d. Công suất tỏa nhiệt

- Công suất tỏa nhiệt P ở vật dẫn khi có dòng điện chạy qua đặc trưng cho tốc độ tỏa nhiệt của vật dẫn đó và được xác định bằng nhiệt lượng tỏa ra ở vật dẫn trong một đơn vị thời gian: P=Qt = RI2.

- Công của nguồn điện bằng điện năng tiêu thụ trong toàn mạch: Ang = EIt.

- Công suất của nguồn điện bằng công suất tiêu thụ điện năng của toàn mạch: Png = EI.

- Để đo công suất điện người ta dùng oát-kế. Để đo công của dòng điện, tức là điện năng tiêu thụ, người ta dùng máy đếm điện năng hay công tơ điện.

- Điện năng tiêu thụ thường được tính ra kilôoat giờ (kWh): 1kW.h = 3 600 000J




Xem thêm Điện năng. Công suất điện
Xem tất cả lý thuyết liên quan
Advertisement

Các câu hỏi liên quan

có 158 câu hỏi trắc nghiệm và tự luận vật lý



Một dây dẫn có đường kính d=1 mm quấn quanh một lõi tròn có đường kính D=4 cm tạo thành một ống dây. Biết ống dây chỉ có một lớp dây gồm 300 vòng dây và điện trở suất của dây là p=4.10-7Ωm. Tính cường độ dòng điện qua ống dây nếu như điện áp đặt vào hai đầu là U=38,4 V.

Trắc nghiệm Khó
Xem thêm Tính cường độ dòng điện qua ống dây nếu như điện áp đặt vào hai đầu là U= 38,4V

Cường độ dòng điện được đo bằng dụng cụ nào sau đây?

Trắc nghiệm Dễ
Xem thêm Cường độ dòng điện được đo bằng dụng cụ nào sau đây?

Đo cường độ dòng điện bằng đơn vị nào sau đây?

Trắc nghiệm Dễ
Xem thêm Đo cường độ dòng điện bằng đơn vị nào sau đây?
Advertisement

Suất điện động được đo bằng đơn vị nào sau đây?

Trắc nghiệm Dễ
Xem thêm Suất điện động được đo bằng đơn vị nào sau đây?

Điều kiện để có dòng điện là

Trắc nghiệm Dễ
Xem thêm Điều kiện để có dòng điện là gì?

Dòng điện chạy trong mạch điện nào dưới đây không phải là dòng điện không đổi?

Trắc nghiệm Trung bình
Xem thêm Dòng điện chạy trong mạch điện nào dưới đây không phải là dòng điện không đổi?
Xem tất cả câu hỏi liên quan Làm bài tập
