Năng lượng từ trường của tụ điện - vật lý 12

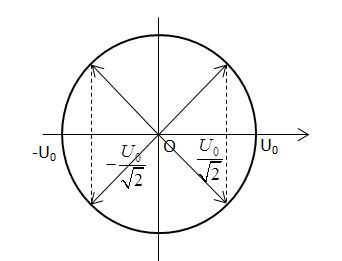

$W_L=\frac{L{i}^2}{2}=\frac{1}{2}C({U_0}^2-u^2)$

$W_{Lmax}=\frac{L{I_{\mathit{0}}}^{\mathit{2}}}{2}$

Phát biểu: Hiệu điện thế giữa hai điểm M, N trong điện trường đặc trưng cho khả năng sinh công của điện trường trong sự di chuyển của một điện tích từ M đến N. Nó được xác định bằng thương số của công của lực điện tác dụng lên điện tích $q$ trong sự di chuyển từ M đến N và độ lớn của $q$.

Chú thích:

$U_{MN}$: hiệu điện thế giữa hai điểm M và N $\left(V\right)$

$V_M,V_N$: điện thế của điện tích tại M và N $\left(V\right)$

$A_{MN}$: công của lực điện tác dụng lên điện tích $q$ trong sự di chuyển từ M đến N $\left(J\right)$

$q$: độ lớn của điện tích $\left(C\right)$

Công thức này cho thấy tại sao ta lại dùng đơn vị của cường độ điện trường là $V/m$.

Chú thích:

$E$: cường độ điện trường $(V/m)$

$U_{MN}$: hiệu điện thế giữa hai điểm M và N $\left(V\right)$

$d=\overline{MN}$ $\left(m\right)$

Khái niệm: Điện dung $C$ của tụ điện là đại lượng đặc trưng cho khả năng tích điện của tụ điện ở một hiệu điện thế nhất định. Nó được xác định bằng thương số của điện tích $Q$ của tụ điện và hiệu điện thế $U$ giữa hai bản của nó.

Chú thích:

$C$: điện dung của tụ điện $\left(F\right)$

$Q$: điện tích tụ điện $\left(C\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Đơn vị điện dung: Các tụ điện thường dùng chỉ có điện dung từ ${10}^{-12}F$ đến ${10}^{-6 }F$.

- 1 microfara (kí hiệu là $\mu F$) =$1.{10}^{-6}F$

- 1 nanofara (kí hiệu là $nF$) =$1.{10}^{-9}F$

- 1 picofara (kí hiệu là $pF$) = $1.{10}^{-12}F$

Các loại tụ điện phổ biến.

Tụ điện bị nổ khi điện áp thực tế đặt vào hai đầu tụ lớn hơn điện áp cho phép

Con số trên tụ giúp ta biết được thông số định mức đối với mỗi loại tụ điện.

Khái niệm: Điện dung $C$ của tụ điện là đại lượng đặc trưng cho khả năng tích điện của tụ điện ở một hiệu điện thế nhất định. Nó được xác định bằng thương số của điện tích $Q$ của tụ điện và hiệu điện thế $U$ giữa hai bản của nó.

Chú thích:

$C$: điện dung của tụ điện $\left(F\right)$

$Q$: điện tích tụ điện $\left(C\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$

Đơn vị điện dung: Các tụ điện thường dùng chỉ có điện dung từ ${10}^{-12}F$ đến ${10}^{-6 }F$.

- 1 microfara (kí hiệu là $\mu F$) =$1.{10}^{-6}F$

- 1 nanofara (kí hiệu là $nF$) =$1.{10}^{-9}F$

- 1 picofara (kí hiệu là $pF$) = $1.{10}^{-12}F$

Các loại tụ điện phổ biến.

Tụ điện bị nổ khi điện áp thực tế đặt vào hai đầu tụ lớn hơn điện áp cho phép

Con số trên tụ giúp ta biết được thông số định mức đối với mỗi loại tụ điện.

Khái niệm: Năng lượng của tụ điện là năng lượng dữ trữ trong tụ điện dưới dạng điện trường  khi được tích điện.

Đối với tụ điện phẳng:

$W=\frac{1}{2}C{U}^2=\frac{1}{2}\frac{\epsilon S}{4k\pi d}.E^2.d^2=\frac{\epsilon S{E}^{2}d}{8k\pi }$

Chú thích:

$W$: năng lượng điện trường $\left(J\right)$

$Q$: điện tích của tụ điện $\left(C\right)$

$C$: điện dung của tụ điện $\left(F\right)$

$U$: hiệu điện thế giữa hai bản tụ $\left(V\right)$
