Từ trường của dòng điện chạy trong dây dẫn uốn thành vòng tròn.

B=2π.10-7NIR

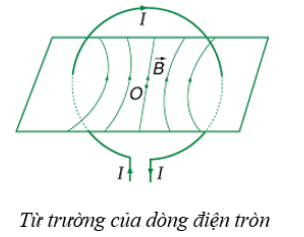

Phát biểu: Các đường sức từ của dòng điện tròn là những đường cong có chiều đi vào mặt Nam, đi ra mặt Bắc của dòng điện tròn ấy. Trong số dó, có đường sức từ đi qua tâm O là đường thẳng vô hạn ở hai đầu. Cảm ứng từ B tại tâm O có phương vuông góc với mặt phẳng chứa dòng điện và có chiều đi vào mặt Nam, đi ra mặt Bắc của dòng điện tròn đó.



Chú thích:

B: cảm ứng từ (T)

N: số vòng dây sít nhau tạo nên khung dây tròn (vòng)

I: cường độ dòng điện (A)

R: bán kính của khung dây tròn (m)



Chủ Đề Vật Lý

Lý Thuyết Liên Quan

Từ trường của một số dòng điện có dạng đặc biệt.

Vật lý 11. Từ trường của một số dòng điện có dạng đặc biệt. Hướng dẫn chi tiết.
Xem chi tiết

Biến Số Liên Quan

Cường độ dòng điện

I



Khái niệm:

Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh, yếu của dòng điện.



Đơn vị tính: Ampe (A)



Xem chi tiết

Cảm ứng từ

B



Khái niệm:

Cảm ứng từ tại một điểm trong từ trường là đại lượng đặc trưng cho độ mạnh yếu của từ trường và được đo bằng thương số giữa lực từ tác dụng lên một đoạn dây dẫn mang dòng điện đặt vuông góc với đường cảm ứng từ tại điểm đó và tích của cường độ dòng điện và chiều dài đoạn dây dẫn đó.



Đơn vị tính: Tesla (T)



Xem chi tiết

Bán kính của khung dây tròn

R



Khái niệm:

R là bán kính của khung dây tròn.



Đơn vị tính: mét (m)



Xem chi tiết

Công Thức Liên Quan

Cường độ dòng điện.

I=qt



Khái niệm: Cường độ dòng điện là đại lượng đặc trưng cho tác dụng mạnh hay yếu của dòng điện. Nó được xác định bằng thương số giữa điện lượng q dịch chuyển qua tiết diện thẳng của vật dẫn và khoảng thời gian t đó.



Chú thích:

I: cường độ dòng điện trung bình trong khoảng thời gian t (A)

q: điện lượng dịch chuyển qua tiết diện thẳng của vật dẫn (C)

t: thời gian (s)



Cách mắc Ampere kế (dùng để đo cường độ dòng điện trong mạch): mắc nối tiếp sao cho chốt dương nối với cực dương, chốt âm nối với cực âm.



Xem chi tiết

Dòng điện không đổi

I=qt



Khái niệm: Dòng điện không đổi (dòng điện một chiều) là dòng điện có chiều và cường độ không thay đổi theo thời gian.

Viết tắt: 1C hay DC.



Chú thích:

I: cường độ dòng điện (A)

q: điện lượng chuyển qua tiết diện thẳng của vật dẫn (C)

t: thời gian (s)



Ứng dụng:

Khi cúp điện chúng ta thường dùng đèn pin dạng sạc hoặc đèn pin sử dụng pin tiểu để chiếu sáng. Đây cũng chính là nguồn sử dụng pin 1 chiều phổ biến nhất.



Điện thoại di động chúng ta thường dùng hàng ngày cũng chính là một thiết bị dùng điện một chiều bởi vì nó được cắm sạc trực tiếp từ nguồn điện xoay chiều. Đầu cắm sạc chính là đầu chuyển nguồn AC (xoay chiều) thành DC (một chiều) trước khi vào điện thoại.



Một ứng dụng đang được sử dụng rộng rãi và càng ngày càng nhân rộng chính là tấm Pin thu năng lượng mặt trời để biến thành điện năng sử dụng. Quá trình nãy cũng cần phải có thiết bị biến tần để biến điện năng một chiều thành điện xoay chiều 220VAC để sử dụng.



Ngoài ra acquy và pin cũng là những nguồn điện cho ra dòng điện một chiều.

Xem chi tiết

Điện năng tiêu thụ của đoạn mạch.

A=Uq=UIt



Phát biểu: Lượng điện năng mà một đoạn mạch tiêu thụ khi có dòng điện chạy qua để chuyển hóa thành các dạng năng lượng khác được đo bằng công của lực điện thực hiện khi dịch chuyển có hướng các điện tích.



Chú thích:

A: điện năng tiêu thụ của đoạn mạch (J)

U: hiệu điện thế (V)

q: độ lớn của điện tích (C)

I: cường độ dòng điện (A)

t: thời gian (s)



Vận dụng: Điện năng tiêu thụ thông thường được đo bằng đồng hồ điện, hay còn gọi là công tơ điện.

Đơn vị đo: 1 kWh = 3600000 Ws = 3600000 J

Xem chi tiết

Cảm ứng từ, quy tắc bàn tay trái.

B=FtIl



Phát biểu: Tại mỗi điểm trong không gian có từ trường xác định một vector cảm ứng từ B:

- Có hướng trùng với hướng của từ trường.

- Có độ lớn bằng FIl, với F là độ lớn của lực từ tác dụng lên phần tử dòng điện có độ dài l, cường độ I, đặt vuông góc với hướng của từ trường tại điểm đó.



Chú thích:

B: cảm ứng từ (T)

F: lực từ (N)

I: cường độ dòng điện (A)

l: độ dài của phần tử dòng điện (m)



Quy tắc bàn tay trái:

Đặt bàn tay trái sao cho các đường sức từ hướng vào lòng bàn tay, chiều từ cổ tay đến ngón tay giữa hướng theo chiều dòng điện thì ngón tay cái choãi ra 900 chỉ chiều của lực điện từ F.

Xem chi tiết

Lực từ.

Ft=BIlsinα



Phát biểu: Lực từ F tác dụng lên phần tử dòng điện Il đặt trong từ trường đều, tại đó cảm ứng từ là B.

- Có điểm đặt tại trung điểm của l (M1M2).

- Có phương vuông góc với l và B.

- Có chiều tuân theo quy tắc bàn tay trái.



Chú thích:

F: lực từ tác dụng (N)

B: cảm ứng từ (T)

I: cường độ dòng điện (A)

l: độ dài của phần tử dòng điện (m)

Trong đó α là góc tạo bởi B và l.





Xem chi tiết

Câu Hỏi Liên Quan

Khi con chạy của biến trở di chuyển từ E về F thì dòng điện cảm ứng trong khung dây có chiều ra sao?

Khung dây phẳng KLMN và dòng điện tròn cùng nằm trong mặt phẳng hình vẽ. Khi con chạy của biến trở di chuyển từ E về F thì dòng điện cảm ứng trong khung dây có chiều

Trắc nghiệm Độ khó: Khó
Xem chi tiết

Phát biểu nào dưới đây là đúng? Độ lớn cảm ứng từ tại tâm một dòng điện tròn tỉ lệ với đại lượng nào?

Phát biểu nào dưới đây là đúng? Độ lớn cảm ứng từ tại tâm một dòng điện tròn

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Khi dịch chuyển điểm quan sát ra xa dòng điện thẳng gấp hai lần, đồng thời tăng cường độ dòng điện lên hai lần thì độ lớn cảm ứng từ tại điểm quan sát sẽ như thế nào?

Khi dịch chuyển điểm quan sát ra xa dòng điện thẳng gấp hai lần, đồng thời tăng cường độ dòng điện lên hai lần thì độ lớn cảm ứng từ tại điểm quan sát

Trắc nghiệm Độ khó: Trung bình
Xem chi tiết

Dòng điện thẳng dài I1 được đặt vuông góc với mặt phẳng của dòng điện tròn I2. Phát biểu nào sau đây đúng.

Dòng điện thẳng dài I1 được đặt vuông góc với mặt phẳng của dòng điện tròn I2 và đi qua tâm của hình vẽ. Độ lớn lực từ dòng I1 tác dụng lên dòng I2F1. Độ lớn lực từ dòng I2 tác dụng lên đoạn dây nhỏ đi qua tâm có chiều dài l của dòng I1 là F2. Phát biểu nào sau đây đúng.

Trắc nghiệm Độ khó: Trung bình
Xem chi tiết

Đường sức từ của từ trường gây ra bởi các loại dây dẫn có hình dạng đặc biệt.

Đường sức từ của từ trường gây ra bởi dòng điện

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Một dây dẫn uốn thành vòng tròn có bán kính R đặt trong không khí. Xác định độ lớn cảm ứng từ do dòng điện này gây ra tại tâm của vòng dây.

Một dây dẫn uốn thành vòng tròn có bán kính R đặt trong không khí. Cường độ dòng điện chạy trong vòng dây là I. Độ lớn cảm ứng từ do dòng điện này gây ra tại tâm của vòng dây được tính bởi công thức

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Một vòng dây tròn đặt trong chân không R mang dòng điện I thì cảm ứng từ tại tâm là 10 uT. Nếu vòng dây có bán kính 4R thì cảm ứng từ có độ lớn là bao nhiêu?

Một vòng dây tròn đặt trong chân không có bán kính R mang dòng điện có cường độ I thì cảm ứng từ tại tâm vòng dây là 10 µT. Nếu cho dòng điện trên qua vòng dây có bán kính 4R thì cảm ứng từ tại tâm vòng dây có độ lớn là

Trắc nghiệm Độ khó: Trung bình
Xem chi tiết

Khi cho dòng điện cường độ 10 A chạy qua một vòng dây đặt trong không khí thì cảm ứng từ tại tâm 2,1.10-4 T. Xác định bán kính của vòng dây.

Khi cho dòng điện cường độ 10 A chạy qua một vòng dây dẫn đặt trong không khí thì cảm ứng từ tại tâm của vòng dây dẫn có độ lớn là 2,1.10-4 T. Xác định bán kính của vòng dây.

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Khung dây tròn đặt trong không khí bán kính 30 cm có 100 vòng dây. Cường độ dòng điện qua khung dây là 0,3/pi A. Tính độ lớn cảm ứng từ.

Khung dây tròn đặt trong không khí bán kính 30 cm có 100 vòng dây. Cường độ dòng điện qua khung dây là 0,3π A. Độ lớn cảm ứng từ tại tâm khung dây là

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Một vòng dây tròn đặt trong không khí bán kính 30 cm có dòng điện chạy qua. Cảm ứng từ tại tâm 3,14.10-5 T. Tính cường độ dòng điện chạy trong vòng dây.

Một vòng dây tròn đặt trong không khí bán kính 30cm có dòng điện chạy qua. Cảm ứng từ tại tâm vòng dây có độ lớn 3,14.10-5 T. Cường độ dòng điện chạy trong vòng dây là

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Khung dây tròn đặt trong không khí bán kính 30 cm có 10 vòng dây. Cường độ dòng điện qua mỗi vòng dây là 0,3 A. Tính cảm ứng từ tại tâm khung dây.

Khung dây tròn đặt trong không khí bán kính 30cm có 10 vòng dây. Cường độ dòng điện qua mỗi vòng dây là 0,3 A. Cảm ứng từ tại tâm khung dây có độ lớn là

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Một khung dây tròn đặt trong không khí bán kính R = 5 cm, có 12 vòng dây có dòng điện cường độ I = 0,5 A chạy qua. Tính độ lớn cảm ứng từ tại tâm vòng dây.

Một khung dây tròn đặt trong không khí bán kính R = 5 cm, có 12 vòng dây có dòng điện cường độ I = 0,5 A chạy qua. Cảm ứng từ tại tâm vòng dây có độ lớn là

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Một khung dây tròn đặt trong chân không có bán kính 12 cm mang dòng điện 48 A. Biết khung dây có 15 vòng. Tính độ lớn của vectơ cảm ứng từ tại tâm vòng dây.

Một khung dây tròn đặt trong chân không có bán kính 12 cm mang dòng điện 48 A. Biết khung dây có 15 vòng. Tính độ lớn của vectơ cảm ứng từ tại tâm vòng dây.

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Tại tâm của một dòng điện tròn cường độ 5 A, người ta đo được độ lớn cảm ứng từ B = 31,4.10-6 T. Tính đường kính của dòng điện.

Tại tâm của một dòng điện tròn cường độ 5 A, người ta đo được độ lớn cảm ứng từ B = 31,4.10−6 T. Đường kính của dòng điện là

Trắc nghiệm Độ khó: Trung bình
Xem chi tiết

Khung dây tròn đặt trong không khí bán kính 31,4 cm có 10 vòng dây, có dòng điện 1 chiều chạy qua, B = 2,10-5 T. Tính cường độ dòng điện chạy qua mỗi vòng dây.

Khung dây tròn đặt trong không khí bán kính 31,4 cm có 10 vòng dây quấn cách điện với nhau, có dòng điện 1 chiều chạy qua. Cảm ứng từ tại tâm khung dây có độ lớn 2.10-5 T. Cường độ dòng điện chạy qua mỗi vòng dây là

Trắc nghiệm Độ khó: Dễ
Xem chi tiết

Dòng điện 20 A chạy trong một dây đồng 1,0 mm2 được uốn thành một vòng tròn, B = 2,5.10-4 T. Điện trở suất 1,7.10-8 ôm.m. Tính hiệu điện thế giữa hai đầu vòng dây.

Cho dòng điện cường độ 20 A chạy qua một dây đồng có tiết diện 1,0 mm2 được uốn thành một vòng tròn đặt trong không khí. Khi đó cảm ứng từ tại tâm của vòng dây đồng có độ lớn bằng 2,5.10-4 T. Cho biết dây đồng có điện trở suất là 1,7.10-8 Ω.m. Hiệu điện thế giữa hai đầu vòng dây đồng gần giá trị nào nhất sau đây?

Trắc nghiệm Độ khó: Khó
Xem chi tiết

Hai vòng tròn dây dẫn đồng tâm, bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R, I = 10 A. Nếu hai vòng dây dùng chiều, tính cảm ứng từ tổng hợp tại O.

Hai vòng tròn dây dẫn đồng tâm, bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R trong mỗi vòng có dòng điện cường độ I = 10 A chạy qua. Nếu hai vòng dây nằm trong cùng một mặt phẳng và cùng chiều thì độ lớn cảm ứng từ tổng hợp tại O là

Trắc nghiệm Độ khó: Khó
Xem chi tiết

Hai vòng dây dẫn đồng tâm, bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R. Nếu hai vòng dây ngược chiều, tính cảm ứng từ tổng hợp tại O.

Hai vòng tròn dây dẫn đồng tâm, bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R trong mỗi vòng có dòng điện cường độ I = 10 A chạy qua. Nếu hai vòng dây nằm trong cùng một mặt phẳng và ngược chiều thì độ lớn cảm ứng từ tổng hợp tại O là

Trắc nghiệm Độ khó: Khó
Xem chi tiết

Hai vòng dây dẫn bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R, I = 10 A. Nếu hai vòng dây nằm trong hai mặt phẳng vuông góc nhau thì độ lớn cảm ứng từ tại O là bao nhiêu?

Hai vòng tròn dây dẫn đồng tâm, bán kính vòng thứ nhất là R = 8 cm, vòng thứ 2 là 2R trong mỗi vòng có dòng điện cường độ I = 10 A chạy qua. Nếu hai vòng nằm trong hai mặt phẳng vuông góc với nhau thì độ lớn cảm ứng từ tại O là

Trắc nghiệm Độ khó: Khó
Xem chi tiết
