Hiệu điện thế tức thời của các phần tử trong mạch xoay chiều - Vật lý 12

$u_{R}, u_{L}, u_{C}$

Khái niệm:

$u_{R}$ là hiệu điện thế tức thời ở hai đầu điện trở, $u_{L}$ là hiệu điện thế tức thời ở hai đầu cuộn cảm, $u_{C}$ là hiệu điện thế tức thời ở hai đầu tụ điện.

Đơn vị tính: Volt $(V)$

Hãy chia sẻ cho bạn bè nếu nếu tài liệu này là hữu ích nhé

Chia sẻ qua facebook

Hoặc chia sẻ link trực tiếp:

congthucvatly.com/bien-so-hieu-dien-the-tuc-thoi-cua-cac-phan-tu-trong-mach-xoay-chieu-vat-ly-12-447

Làm bài tập về Hiệu điện thế tức thời của các phần tử trong mạch xoay chiều - Vật lý 12

Chủ Đề Vật Lý

VẬT LÝ 12 CHƯƠNG III: Dòng điện xoay chiều. Bài 2: Mạch chỉ chứa một linh kiện. Vấn đề 3: Bài toán xác định phase và phương trình điện áp tức thời của R,L,C và i. Vấn đề 6: Ứng dụng công thức độc lập với t để tìm Uc, UL.UR,f. Bài 3: Mạch R, L, C mắc nối tiếp. Vấn đề 3: Viết phương trình u của các linh kiện. Vấn đề 4: Tính các giá trị tức thời và dùng giản đồ Fresnel. Vấn đề 6: Bài tập về cuộn cảm có điện trở trong r.

Biến Số Liên Quan

Hiệu điện thế cực đại của các phần tử trong mạch xoay chiều - Vật lý 12

$U_{0 R}, U_{0 L}, U_{0 R}$

Khái niệm:

$U_{0 R}$ là hiệu điện thế cực đại ở hai đầu điện trở, $U_{0 L}$ là hiệu điện thế cực đại ở hai đầu cuộn cảm, $U_{0 C}$ là hiệu điện thế cực đại ở hai đầu tụ điện.

Đơn vị tính: Volt $(V)$

Hiệu điện thế tức thời của các phần tử trong mạch xoay chiều - Vật lý 12

$u_{R}, u_{L}, u_{C}$

Khái niệm:

$u_{R}$ là hiệu điện thế tức thời ở hai đầu điện trở, $u_{L}$ là hiệu điện thế tức thời ở hai đầu cuộn cảm, $u_{C}$ là hiệu điện thế tức thời ở hai đầu tụ điện.

Đơn vị tính: Volt $(V)$

Hiệu điện thế cực đại của hai phần tử mạch xoay chiều - Vật lý 12

$U_{0 R L}, U_{0 R C}, U_{0 L C}, U_{0 C D}$

Khái niệm:

$U_{0 R L}$ là hiệu điện thế cực đại của hai phần tử điện trở và cuộn cảm, $U_{0 R C}$ là hiệu điện thế cực đại của hai phần tử điện trở và tụ điện, $U_{0 L C}$ là hiệu điện thế cực đại của hai phần tử tụ điện và cuộn cảm. $U_{0 C D}$ là hiệu điện thế cực đại của cuộn dây không thuần cảm.

Đơn vị tính: Volt $(V)$

Hiệu điện thế cực đại của các phần tử trong mạch xoay chiều - Vật lý 12

$U_{0 R}, U_{0 L}, U_{0 R}$

Khái niệm:

$U_{0 R}$ là hiệu điện thế cực đại ở hai đầu điện trở, $U_{0 L}$ là hiệu điện thế cực đại ở hai đầu cuộn cảm, $U_{0 C}$ là hiệu điện thế cực đại ở hai đầu tụ điện.

Đơn vị tính: Volt $(V)$

Pha ban đầu của các phần tử mạch điện xoay chiều - Vật lý 12

$φ_{R}, φ_{L}, φ_{C}$

Khái niệm:

$φ_{R}$ là pha ban đầu của hai đầu điện trở, $φ_{L}$ là pha ban đầu của hai đầu cuộn cảm, $φ_{C}$ là pha ban đầu của ở hai đầu tụ điện. Trong cùng 1 mạch điện các pha này lệch nhau $\frac{π}{2}$ .

Đơn vị tính: radian (rad)

Công Thức Liên Quan

Phương trình u và i của mạch chỉ có R - Vật lý 12

$u_{R} = U_{0 R} \cos (ω t + φ_{u R}); i = I_{0} \cos (ω t + φ_{I}) φ_{R} = φ_{I} = φ_{u}$

Đối với mạch chỉ có điện trở R cường độ dòng điện cùng pha với hiệu hiệu thế đặt vào mạch và hiệu điện thế vào hai đầu điện trở.

Công thức độc lập đối với mạch chứa R - Vật lý 12

$u_{R} = R . i$

Do $u_{R}$ và i cùng pha

Công thức độc lập đối với mạch chứa L - Vật lý 12

${(\frac{u_{L}}{U_{0 L}})}^{2} + {(\frac{i}{I_{0}})}^{2} = 1$

Do $u_{L}$ và i vuông pha.

$u_{L}, i$ hiệu điện thế và dòng điện tức thời qua cuộn cảm

$U_{0 L}, I_{0}$ Hiệu điện thế cuộn cảm và dòng điện cực đại

Công thức độc lập đối với mạch chứa C - Vật lý 12

${(\frac{u_{C}}{U_{0 C}})}^{2} + {(\frac{i}{I_{0}})}^{2} = 1$

Do $u_{C}$ và i vuông pha.

$u_{C}, i$ hiệu điện thế và dòng điện tức thời qua tụ điện.

$U_{0 C}, I_{0}$ Hiệu điện thế cuộn cảm và dòng điện cực đại

Giá trị tức thời của mạch RLC nối tiếp - Vật lý 12

$u = u_{R} + u_{L} + u_{C}$

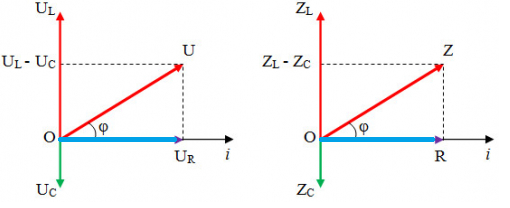

Phương pháp giản đồ

Vẽ vec tơ $U_{R}$ cùng chiều với vec tơ i.vec tơ $U_{L}$ hướng lên và vuông góc với vec tơ i ,vec tơ $U_{C}$ hướng xuống và vuông góc với vec tơ i .

Để tính $φ$ :

Áp dụng quy tắc hình bình hành sau đó tìm góc hợp của tia tổng hợp và trục i là $φ$ .

Nằm phía trên $φ > 0$

Nằm phía dưới : $φ < 0$

Phương trình giữa hai đầu cuộn cảm thuần trong mạch RLC nối tiếp - Vật lý 12

$u = U_{0 L} \cos (ω t + φ_{L}) = \frac{U_{0} . Z_{L}}{\sqrt{R^{2} + {(Z_{L} - Z_{C})}^{2}}} \cos (ω t + \frac{π}{2} + φ_{u} - φ) V ơ i \tan (φ) = \frac{Z_{L} - Z_{C}}{R}$

$U_{0}$ Hiệu điện thế cực đại dặt vào mạch điện

$U_{0 L}$ Hiệu điện thế cực đại dặt vào cuộn cảm thuần

$U_{0 L} = Z_{L} . I_{0} = Z_{L} . \frac{U_{0}}{Z}$

$φ_{L} - φ_{i} = \frac{π}{2} φ_{u} - φ_{i} = φ \Rightarrow φ_{L} = \frac{π}{2} - φ + φ_{u}$

Phương trình giữa hai đầu tụ điện trọng mạch RLC nối tiếp - Vật lý 12

$u = U_{0 C} \cos (ω t + φ_{C}) = \frac{U_{0} . Z_{C}}{\sqrt{R^{2} + {(Z_{L} - Z_{C})}^{2}}} \cos (ω t - \frac{π}{2} + φ_{u} - φ) V ơ i \tan (φ) = \frac{Z_{L} - Z_{C}}{R}$

$U_{0}$ Hiệu điện thế cực đại đặt vào mạch điện

$U_{0 C}$ Hiệu điện thế cực đại đặt vào tụ điện

$U_{0 C} = Z_{C} . I_{0} = Z_{C} . \frac{U_{0}}{Z}$

$φ_{C} - φ_{i} = - \frac{π}{2} φ_{u} - φ_{i} = φ \Rightarrow φ_{C} = \frac{π}{2} - φ + φ_{u}$

Hệ thức độc lập giữa R và L,C mạch RLC nối tiếp - Vật lý 12

${(\frac{u_{R}}{U_{0 R}})}^{2} + {(\frac{u_{L}}{U_{0 L}})}^{2} = 1; {(\frac{u_{R}}{U_{0 R}})}^{2} + {(\frac{u_{c}}{U_{0 C}})}^{2} = 1; {(\frac{u_{R}}{U_{0 R}})}^{2} + {(\frac{u_{C L}}{U_{0 C L}})}^{2} = 1$

$u_{R}$ hiệu điện thế tức thời giữa hai đầu điện trở $(V)$

$u_{L}$ hiệu điện thế tức thời giữa hai đầu cuộn cảm thuần $(V)$

$u_{C}$ hiệu điện thế tức thời giữa hai đầu tụ điện $(V)$

$U_{0 R}$ hiệu điện thế cực đại giữa hai đầu điện trở $(V)$

$U_{0 L}$ hiệu điện thế cực đại giữa hai đầu cuộn cảm thuần $(V)$

$U_{0 C}$ hiệu điện thế cực đại giữa hai đầu tụ điện $(V)$

Hệ thức độc lập giữa Ur,UL và dòng điện - Vật lý 12

${(\frac{u_{r}}{U_{0 r}})}^{2} + {(\frac{u_{L}}{U_{0 L}})}^{2} = 1; u_{r} = r i$

Do

$φ_{r} = φ_{i} φ_{L} - φ_{r} = \frac{π}{2}$

${(\frac{u_{r}}{U_{0 r}})}^{2} + {(\frac{u_{L}}{U_{0 L}})}^{2} = 1; u_{r} = r i$

Với

$u_{r}$ hiệu điện thế tức thời giữa hai đầu điện trở trong $(V)$

$u_{L}$ hiệu điện thế tức thời giữa hai đầu cuộn cảm thuần $(V)$

$U_{0 r}$ hiệu điện thế cực đại giữa hai đầu điện trở trong $(V)$

$U_{0 L}$ hiệu điện thế cực đại giữa hai đầu cuộn cảm thuần $(V)$

$i$ hiệu điện thế tức thời trong mạch $(A)$

Câu Hỏi Liên Quan

Giá trị cường độ dòng điện hiệu dụng trong mạch là

Đặt điện áp $u = U_{0} \cos (100 πt - \frac{π}{3}) (V)$ vào hai đầu một cuộn cảm thuần có độ tự cảm $\frac{1}{2 π} H$ . Ở thời điểm điện áp giữa hai đầu cuộn cảm là 150V thì cường độ dòng điện trong mạch là 4A . Giá trị cường độ dòng điện hiệu dụng trong mạch là:

Trắc nghiệm Độ khó: Trung bình Có video

Biểu thức của cường độ dòng điện qua cuộn cảm làa

Đặt điện áp xoay chiều $u = U_{0} \cos (100 πt + \frac{π}{3}) (V)$ vào hai đầu một cuộn cảm thuần có độ tự cảm $L = \frac{1}{2 π} (H)$ Ở thời điểm điện áp giữa hai đầu cuộn cảm là $100 \sqrt{2} (V)$ thì cường độ dòng điện qua cuộn cảm là $2 (A)$ . Biểu thức của cường độ dòng điện qua cuộn cảm là

Trắc nghiệm Độ khó: Dễ

Biên độ của điện áp giữa hai bản tụ và của cường độ dòng điện qua tụ là

Đặt vào hai đầu một tụ điện một điện áp xoay chiều có biểu thức $u = U_{0} \cos ω t (V)$ . Điện áp và cường độ dòng điện qua tụ ở các thời điểm $t_{1}, t_{2}$ tương ứng lần lượt là: $u_{1} = 60 V; i_{1} = \sqrt{3} A; u_{2} = 60 \sqrt{2} V; i_{2} = \sqrt{2} A$ . Biên độ của điện áp cực đại giữa hai bản tụ và của cường độ dòng điện cực đại qua tụ lần lượt là:

Trắc nghiệm Độ khó: Trung bình

Hệ thức nào sau đây sai

Đặt điện áp xoay chiều $u = U_{0} \cos (ω t + φ) (V)$ vào hai đầu đoạn mạch chỉ có tụ điện. Gọi U là điện áp hiệu dụng giữa hai đầu mạch; $i, I_{0}, I$ lần lượt là giá trị tức thời, giá trị cực đại và giá trị hiệu dụng của cường độ dòng điện trong đoạn mạch. Hệ thức nào sau đây sai?

Trắc nghiệm Độ khó: Dễ

Một hộp kín X chỉ chứa một trong 3 phần tử là R hoặc tụ điện có điện dung C hoặc cuộn cảm thuần có độ tự cảm L

Một hộp kín X chỉ chứa một trong 3 phần tử là R hoặc tụ điện có điện dung C hoặc cuộn cảm thuần có độ tự cảm L. Đặt vào 2 đầu hộp X một điện áp xoay chiều có phương trình $u = U_{0} \cos (ω t + \frac{π}{4}) (V)$ , với $f = 50 (H z)$ thì thấy điện áp và dòng điện trong mạch ở thời điểm có giá trị lần lượt là $u_{1} = 100 \sqrt{3} V; i_{1} = 1 A$ , ở thời điểm $t_{2}$ thì $u_{2} = 100 V; i_{2} = \sqrt{3} A$ . Biết nếu tần số điện áp là $f = 100 (H z)$ thì cường độ dòng điện hiệu dụng trong mạch là $\frac{1}{\sqrt{2}} A$ . Hộp X chứa:

Trắc nghiệm Độ khó: Trung bình

Chọn hệ thức sai về dòng điện xoay chiều

Đặt điện áp xoay chiều $u = U_{0} \cos (ω t + φ) (V)$ vào hai đầu đoạn mạch chỉ có điện trở thuần. Gọi U là điện áp hiệu dụng giữa hai đầu mạch; $i; I_{0}; I$ lần lượt là giá trị tức thời, giá trị cực đại và giá trị hiệu dụng của cường độ dòng điện trong đoạn mạch. Hệ thức nào sau đây sai?

Trắc nghiệm Độ khó: Dễ

Tìm hệ thức sai về dòng điện xoay chiều

Đặt điện áp xoay chiều $u = U_{0} \cos (ω t + φ) (V)$ vào hai đầu đoạn mạch chỉ có cuộn dây thuần cảm. Gọi U là điện áp hiệu dụng giữa hai đầu mạch; $i; I_{0}; I$ lần lượt là giá trị tức thời, giá trị cực đại và giá trị hiệu dụng của cường độ dòng điện trong đoạn mạch. Hệ thức nào sau đây sai?

Trắc nghiệm Độ khó: Dễ
