Cường độ dòng điện trên dây khi truyền tải - Vật lý 12

Khái niệm:

Giá trị hiệu dụng của dòng điện xoay chiều có được khi dùng dụng cụ đo.

Đơn vị tính: $Volt \left(V\right) và Ampe \left(A\right)$

Khái niệm:

- Hệ số công suất của mạch cho biết khả năng sử dụng điện của mạch điện. Hệ số công suất càng lớn hao phí càng nhỏ.

- Để tăng hệ số ta mắc thêm bộ tụ điện, trong các mạch điện thường có $\cos \left(\phi \right)\ge 0,85$.

Đơn vị tính: không có

Khái niệm:

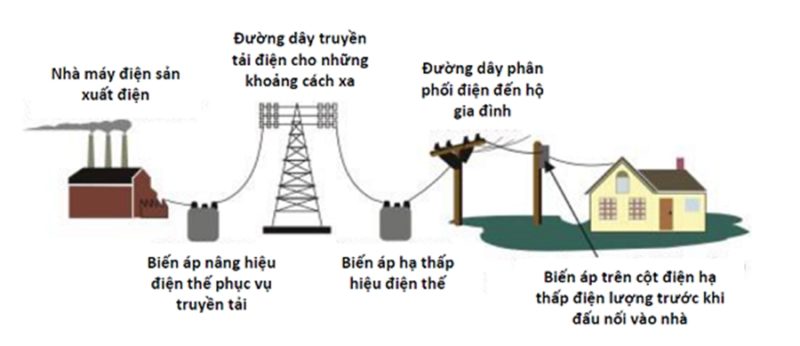

$P_P$ là công suất tải điện ở nơi phát, để truyền tải điện năng đi xa ta cần công suất lớn ở nơi truyền tải.

Đơn vị tính: Watt $\left(W\right)$

Khái niệm:

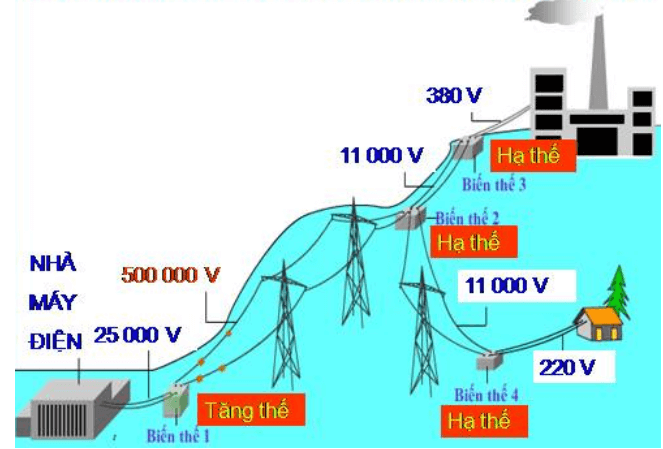

Để truyền tải điện năng đi xa ta cần đặt vào máy phát điện một điện thế phát. Việc thay đổi hiệu điện thế phát  giúp truyền tải tăng hiệu suất.

Đơn vị tính: Volt $\left(V\right)$

$U$ là giá trị hiệu dụng của hiệu điện thế mạch điện xoay chiều.

$U_0$ là giá trị cực đại của hiệu điện thế mạch điện xoay chiều.

$u=U_0\cos \left(\omega t+{\phi }_u\right)$

$i=I_0\cos \left(\omega t\right)$

Nhiệt lượng tỏa ra trong mỗi chu kì

$$\begin{gathered} dQ=R{i}^{2}dt\Rightarrow Q={\int }_0^{T}R{I_0}^2\left(\frac{1+\cos \left(2\omega t\right)}{2}\right)dt \\ \Rightarrow Q=R\frac{{I_0}^2}{2}T \end{gathered}$$

Mặc khác đối với dòng một chiều $Q=R{I}^{2}T$

Có thể xem cường độ dòng điện $I_0$ sẽ tương ứng với dòng điện một chiều $I$

$I=\frac{I_0}{\sqrt{2}}$

Với $u,i$ là giá trị tức thời của hiệu điện thế , cường độ dòng điện trong mạch $\left(V\right) ; \left(A\right)$.

Với $U_0,I_0$ là giá trị cực đại của hiệu điện thế , cường độ dòng điện trong mạch .

Với $U,I$ là giá trị hiệu dụng của hiệu điện thế , cường độ dòng điện trong mạch .

${\phi }_u,{\phi }_i$ pha ban đầu của u và i .

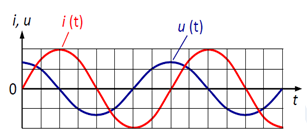

Đồ thị của u và i theo t.u và i dao động cùng chu kì , tần số và có dạng hình sin, cos

$U$ Hiệu điện thế giữa hai đầu mạch $\left(V\right)$.

$U_R$ Hiệu điện thế giữa hai đầu điện trở .$\left(V\right)$

$U_L$ Hiệu điện thế giữa hai đầu cuộn cảm thuần .$\left(V\right)$

$U_C$ Hiệu điện thế giữa hai đầu tụ điện $\left(V\right)$ .

$\cos \left(\phi \right)$ hệ số công suất của mạch

$\cos \left(\phi \right)$ Hệ số công suất của mạch.

$R$$\left(\Omega \right)$ Điện trở

$Z_L\left(\Omega \right)$ Cảm kháng

$Z_C\left(\Omega \right)$ Dung kháng
