Một đoạn mạch RLC mắc nối tiếp có tần số dòng điện có thể thay đổi được. Cho C tăng lên 5 lần so với giá trị khi xảy ra cộng hưởng thì điện áp hai đầu đoạn mạch lệch pha so với dòng điện trong mạch. Giá trị của R là:
Tìm giá trị của điện trở

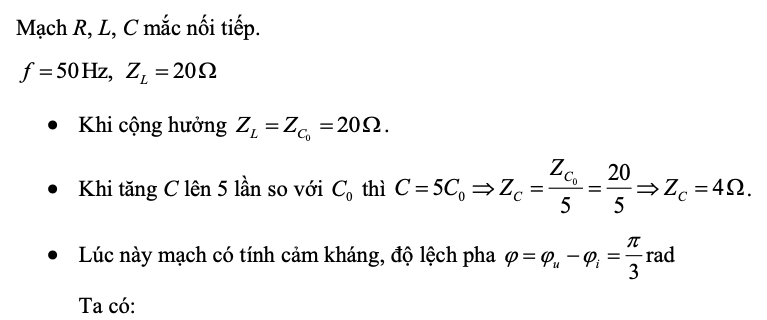

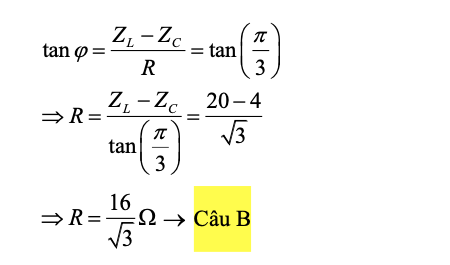

Tìm giá trị của điện trở. Hướng dẫn chi tiết.
Câu Hỏi Trắc Nghiệm Tìm giá trị của điện trở
Hãy chia sẻ cho bạn bè nếu nếu tài liệu này là hữu ích nhé
Chia sẻ qua facebook
Hoặc chia sẻ link trực tiếp:
congthucvatly.com/cau-hoi-tim-gia-tri-cua-dien-tro-1533
Chủ Đề Vật Lý
Biến Số Liên Quan
Pha ban đầu của mạch điện xoay chiều - Vật lý 12
Khái niệm:
là pha ban đầu của hiệu điện thế mạch điện xoay chiều, là pha ban đầu của dòng điện mạch điện xoay chiều, là độ lệch pha của u và i.
Đơn vị tính: radian (rad)
Pha ban đầu của các phần tử mạch điện xoay chiều - Vật lý 12
Khái niệm:
là pha ban đầu của hai đầu điện trở, là pha ban đầu của hai đầu cuộn cảm, là pha ban đầu của ở hai đầu tụ điện. Trong cùng 1 mạch điện các pha này lệch nhau .
Đơn vị tính: radian (rad)
Điện dung của tụ điện - Vật lý 11
Khái niệm:
Điện dung của tụ điện là đại lượng đặc trưng cho khả năng tích điện của tụ điện ở một hiệu điện thế nhất định.
Đơn vị tính: Faraday
Độ tự cảm - Vật lý 11
Khái niệm:
Độ tự cảm đặc trưng cho khả năng chống lại sự thay đổi của dòng điện chạy qua mạch kín, chỉ phụ thuộc vào cấu tạo và kích thước của mạch kín.
Đơn vị tính: Henry (H)
Tần số góc của dòng điện xoay chiều - Vật lý 12
Khái niệm:
Tần số góc của dòng điện xoay chiều là đại lượng đặc trưng cho tốc độ thay đổi chiều dòng điện của dòng điện xoay chiều.
Đơn vị tính:
Công Thức Liên Quan
Xác định phần tử khi biết độ lệch pha - Vật lý 12
Xét :
Từ lý thuyết ta có :
X cùng pha với i là điện trở R
X nhanh pha góc pi/2 với i là cuộn cảm thuần L
X chậm pha góc pi/2 với i là tụ điện C
Cách 2 dùng số phức : (shift 23 để chuyển dạng i sang dạng góc trong mode số phức)
Nếu có dạng : là điện trở có giá trị A
Nếu có dạng : là cảm kháng có giá trị A
Nếu có dạng : là dung kháng có giá trị A
Điều kiện cộng hưởng trong mạch điện - Vật lý 12
Hiện tượng cộng hưởng là hiện tương xảy ra trong mạch RLC ,thay đổi L,C, f để I,P max.Khi đó
cùng pha với ,hệ số công suất
