Hiệu suất máy biến áp không lí tưởng - Vật lý 12

Khái niệm:

- Hệ số công suất của mạch cho biết khả năng sử dụng điện của mạch điện. Hệ số công suất càng lớn hao phí càng nhỏ.

- Để tăng hệ số ta mắc thêm bộ tụ điện, trong các mạch điện thường có $\cos \left(\phi \right)\ge 0,85$.

Đơn vị tính: không có

Khái niệm:

- $U_2$ là hiệu điện thế đầu ra, được đặt vào hai đầu cuộn thứ cấp của máy biến áp.

- Nếu hiệu điện thế cuộn thứ cấp lớn hơn cuộn sơ cấp thì máy biến áp là máy tăng áp. Nếu hiệu điện thế cuộn thứ cấp của máy biến áp nhỏ hơn cuộn sơ cấp thì máy biến áp là máy hạ áp.

Đơn vị tính: Volt (V)

Khái niệm:

- $U_1$ là hiệu điện thế đầu vào, được đặt vào hai đầu cuộn sơ cấp của máy biến áp.

- Nếu hiệu điện thế cuộn thứ cấp lớn hơn cuộn sơ cấp thì máy biến áp là máy tăng áp. Nếu hiệu điện thế cuộn thứ cấp của máy biến áp nhỏ hơn cuộn sơ cấp thì máy biến áp là máy hạ áp.

Đơn vị tính: Volt (V)

$U$ Hiệu điện thế giữa hai đầu mạch $\left(V\right)$.

$U_R$ Hiệu điện thế giữa hai đầu điện trở .$\left(V\right)$

$U_L$ Hiệu điện thế giữa hai đầu cuộn cảm thuần .$\left(V\right)$

$U_C$ Hiệu điện thế giữa hai đầu tụ điện $\left(V\right)$ .

$\cos \left(\phi \right)$ hệ số công suất của mạch

$\cos \left(\phi \right)$ Hệ số công suất của mạch.

$R$$\left(\Omega \right)$ Điện trở

$Z_L\left(\Omega \right)$ Cảm kháng

$Z_C\left(\Omega \right)$ Dung kháng

Hiện tượng cộng hưởng là hiện tương xảy ra trong mạch RLC ,thay đổi L,C, f để I,P max.Khi đó

$u$cùng pha với $i$ ,hệ số công suất $\cos \left(\phi \right)=1$

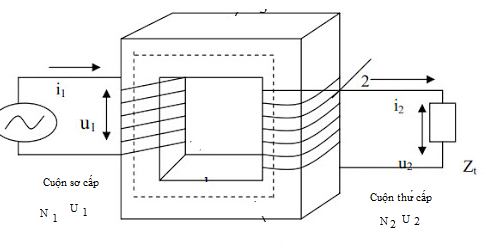

Máy biến áp dùng để biến đổi hiệu điện thế hiệu dụng của dòng điện xoay chiều dựa trên hiện tượng cảm ứng điện từ.

Gồm có : hai cuộn dây có số vòng khác nhau , quan trên lõi biến áp .Với lõi biến áp làm bằng khung sắt non gồm nhiều lá sắt mỏng cách điện nhằm giảm dòng điện Fu cô

$\frac{U_1}{U_2}=\frac{N_1}{N_2}=const=k$ ; k là hệ số máy biến áp

$k>1$ ; máy hạ áp

$k=1$: máy đẳng áp

k<1: Máy tăng áp

$I_2$ dòng điện ở cuộn thứ cấp $\left(A\right)$

$I_1$ dòng điện ở cuộn sơ cấp $\left(A\right)$

Nếu cuộn sơ cấp lí tưởng thì $\cos \left({\phi }_1\right)=1$
